软包电芯头部绕胶机

2023-06-26 1462
分享:



软包电芯是使用了铝塑包装膜作为包装材料的电芯。相对来说,锂离子电池的包装分为两大类,一类是软包电芯,一类是金属外壳电芯。金属外壳电芯又包括了钢壳与铝壳等等,近年来由于特殊需要有的电芯采用塑料外壳的,也可以划为此类。二者的差别除了外壳材料不同,决定了其封装方式也不同。软包电芯采用的是热封装,而金属外壳电芯一般采用焊接(激光焊)。软包电芯可以采用热封装的原因是其使用了铝塑包装膜这种材料。在软包电芯中软包电池的头部绕胶设备(1-1头部绕胶机主要功能包括人工上料至上料平台、上料夹具定位、夹具送料、胶纸自动放卷、机械手拉胶纸、贴胶、机械手旋转电芯绕胶、压胶纸、裁切胶纸、机械手送出、人工下料等功能(1-2绕胶机构)。

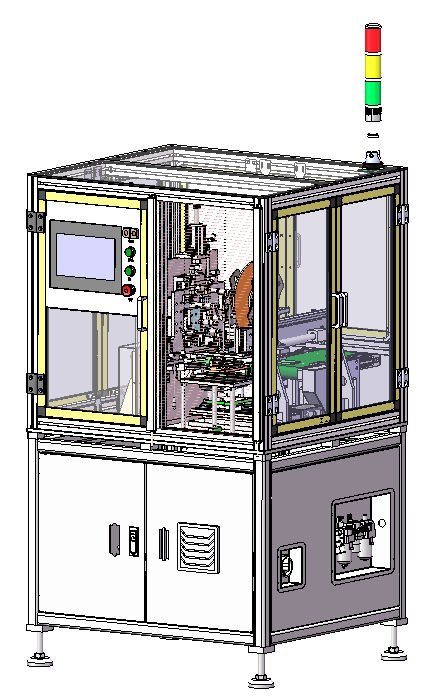

1-1头部绕胶机

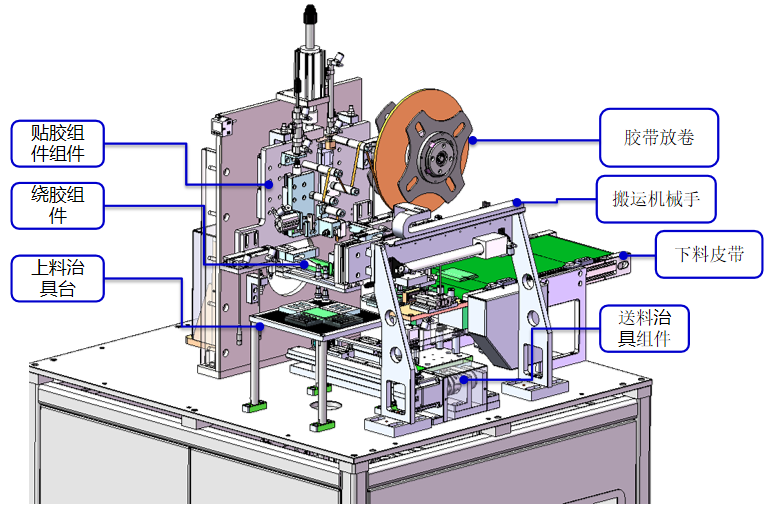

1-2绕胶机构

2. 设备功能介绍

2.1设备总体结构

设备尺寸设备主体尺寸为:900长(L)×600宽(W)×1650高(H)

设备采用工位模块化设计,伺服电机部分可实现“一键换型功能”。

2.2设备工序动作流程

电芯人工上料到上料治具台→搬运机械手将电芯搬运到送料治具组件→送料治具组件夹持送料→旋转夹爪接料→贴胶、绕胶、裁切→送料治具组件夹持取料→搬运机械手将电芯搬运到下料皮带→下料皮带流出、人工拿走

2.3设备主要功能组件

2.3.1上料送料夹具模块

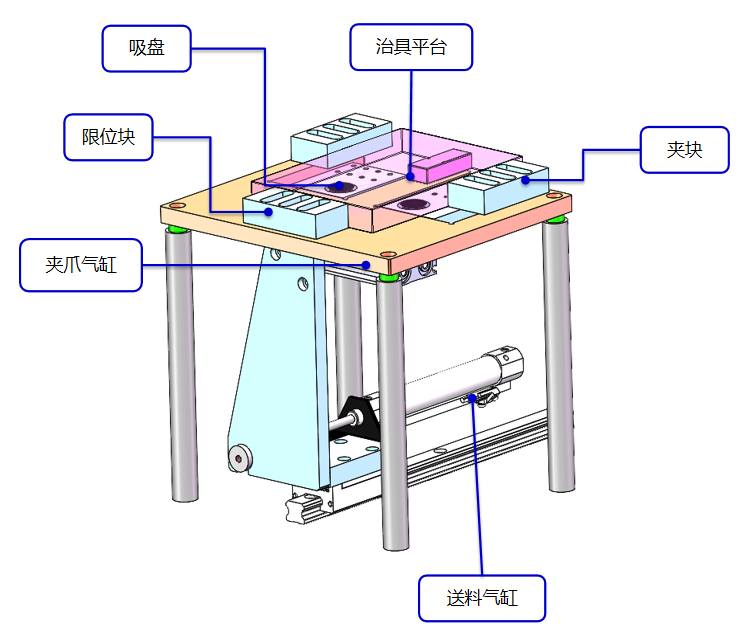

一.上料定位平台:

功能及特点

1. 治具平台采用电木材质

2. 送料驱动力采用气缸

3. 单电芯送料采用夹爪气缸侧面夹持方式送料

4. 拼接电芯送料采用夹爪气缸侧面定位后吸盘吸附住电芯送料



2-1上料定位平台

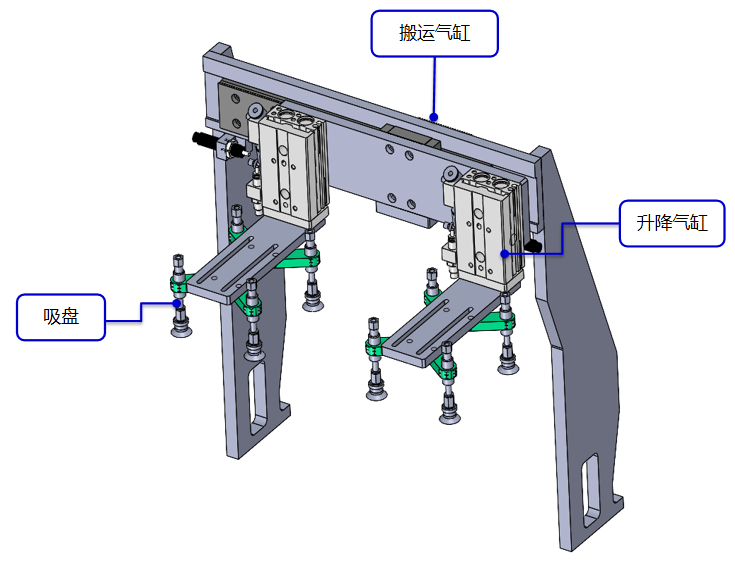

二.送料治具组件:

功能及特点

机械手采用气缸与滑块搭建

小电芯时使用一个吸盘吸取、大电芯使用多个吸盘吸取



2-2上料定位平台

2.3.2旋转绕胶组件

功能及特点

电芯夹持采用夹爪气缸,旋转驱动采用伺服电机

生产拼接电芯时更换宽的夹指夹住拼接处使两块电芯都被夹持



2-3上料定位平台

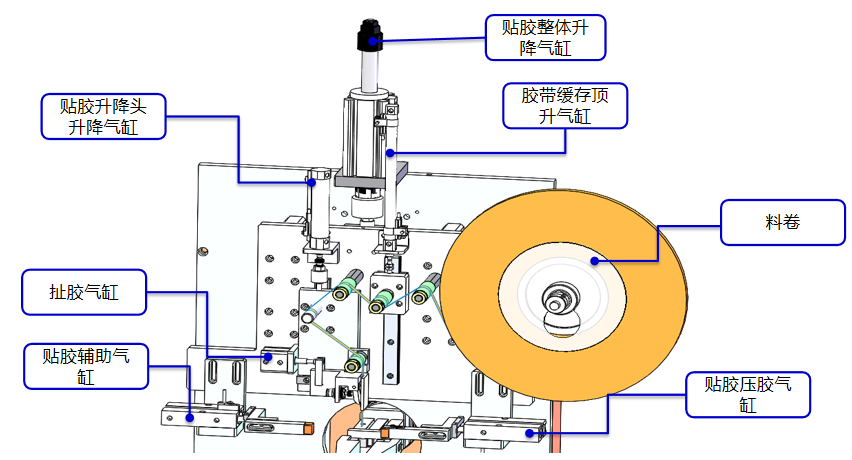

2.3.3供胶贴胶组件

功能及特点

贴胶整体升降气缸采用行程可调气缸,可应对不同尺寸电芯的贴胶高度

料卷最大直径250mm



2-4供胶贴胶组件
