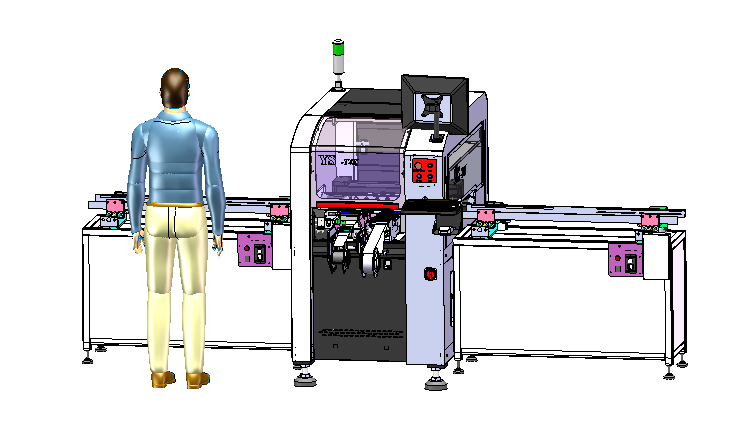

贴装机多功能吸嘴头结构

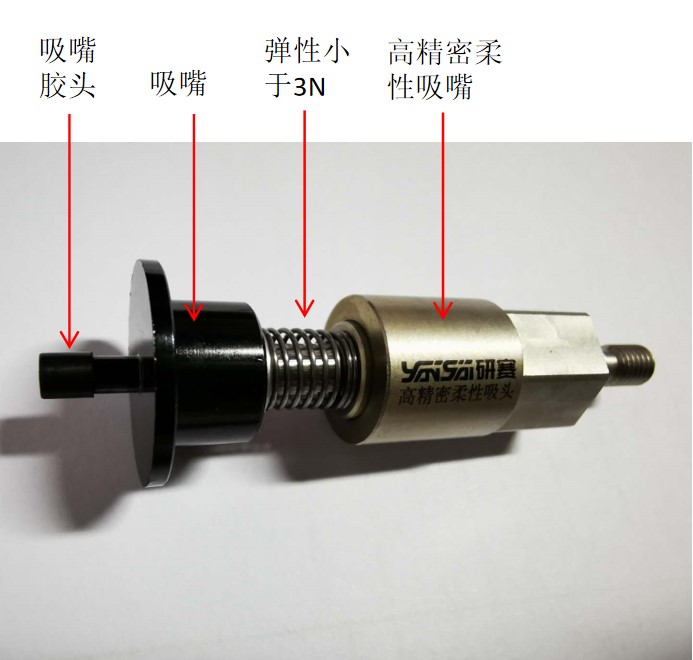

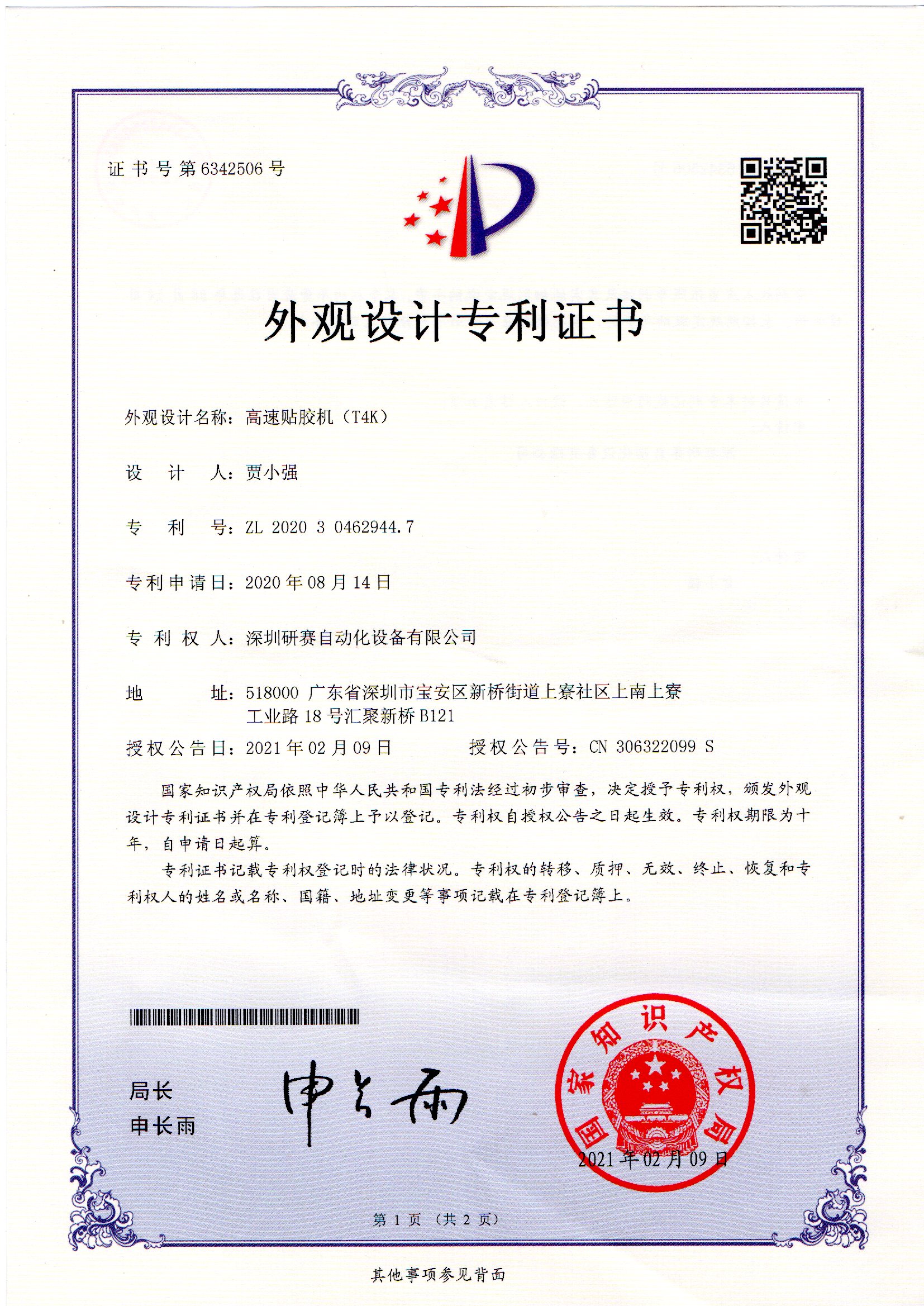

      辅料贴装精度高、产能高。贴装机吸附辅料的吸嘴都是根据产品的规格尺寸定制研发生产。在项目经理对贴装机设备的精确度严格把关之下,在行业市场中吸嘴的精确度吸附产品的贴合度能到完整贴合的吸嘴配件,都是定制研发且生产成本高的配件,研赛公司以客户为核心,严格控制设备成本结合市场需求。自主研发了一款针对小形辅料吸附性能强贴合度高的多功能吸嘴头。这款多功能吸嘴是由:硅胶头,硅胶吸嘴,柔性较强的CuZnAl记忆合金丝绕制成簧,在配置高密度铝合金柔性吸嘴组合而成。符合国家新型发明证书产品(发明证书号202010960774.4)





优势:

1、吸嘴弹性性能好,可以360°旋转吸附辅料

2、多重结构组合,操作简单,更换便捷

3、满足了贴装芯片IC等特殊场合的zui大压力

4、定制吸嘴,大幅度增加辅料贴装的精确度,密度。

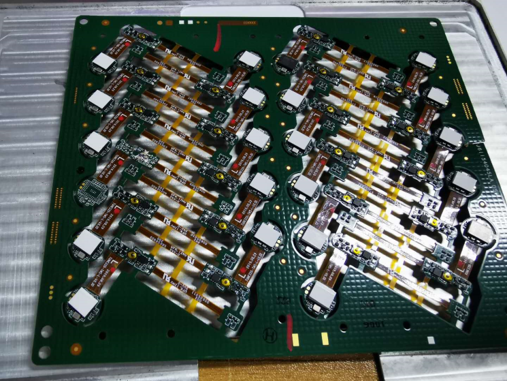

5、高精密柔性吸嘴头适用于二维码、一维码及一些对压力要求高的辅料

6、贴装Z轴速度升降: 0.15s,加减速时间: 0.08s,Total: 0.23s









测试结果:

吸嘴压缩量1.5mm/压力2.3N,正常贴标

一般压缩量取1.0mm以下

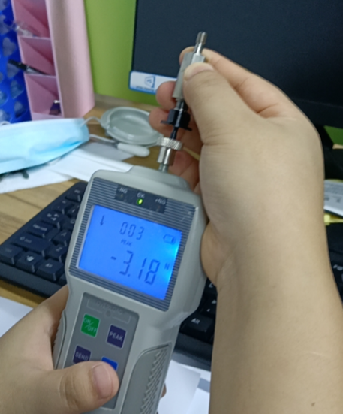

测试结果:
吸嘴压缩量2.5mm/压力3.18N,弹性接近压
状态峰值zui大3.5N。一般不会用到这个压缩量
