全新一代辅料贴装机是PC加运控加多视觉的全智能辅料设备

2022-11-14 1302
分享:

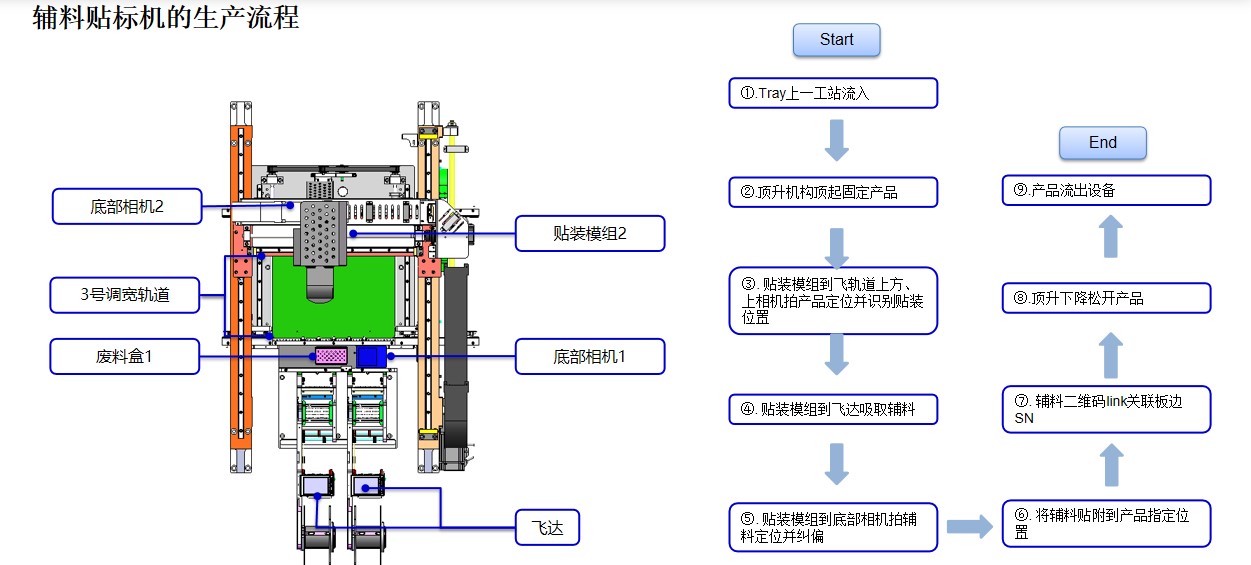

全新一代辅料贴标机PC加运控加多视觉的全智能辅料设备。依据辅料贴标辅料种类数量可单机;多机组线灵活应用,贴标流程编制--- 包含辅料取料·辅料定位·贴标位定位《三个位置取料位-下相机拍照位-贴装位;三个高度--取料高度-下相机拍照高度-贴装高度;三套模板--取料模板-辅料模板-贴标模板》部分组成。 取料程序即为通过取料位相机抓取辅料模板确定到哪里去取料、取什么样的辅料。其模板包含x·Y·R·z等位置关系。取料后运动到下相机拍照,定位所取辅料位置与机械X·Y·R·z的关系。辅料贴标位相机在取料时即通过贴标模板已确定贴标位X·Y·R·Z关系执行贴标。

辅料贴标机编程的方法有离线编程和在线编程两种方法。

1、对于有 CAD 坐标文件的产品可采用离线 编程,对于没有 CAD 坐标文件的产品,可采用在线编程。

2、离线编程是指利用离线编程软件和 PCB 的 CAD 设计文件即在上进行PC上编制贴片程序的工作。离线编程可以节省在线编程时间,从而可以减少贴装机的停机时间,提高 设备的利用率,离线编程对多品种小批量生产特别有意义。
