手机辅料泡棉的制作和要求

2022-11-29 1336
分享:



对于高端电子产品,本身在材料设计时对部件的要求就比较高,而一些小的辅料在整个产品都至关重要。泡棉辅料就是其中一种,泡棉是带有许多小泡孔的高分子聚合物,固相是聚合物基质,小泡孔中充满其他气体,发泡倍率低,密度大。在很多电子产品中泡棉辅料都是不可或缺的辅料之一,泡棉手机辅料在手机里的作用:给电子元件、机壳相接触的地方减震、减压,防止压坏电子元件。(充当防震垫保护使用)


01

常用的范围


  •  LCD泡棉
  • 摄像头泡棉
  • 喇叭泡棉
  • 喇叭后音腔密封泡棉
  • 马达泡棉
  • 连接器压紧泡棉
  •  PCB主板泡棉


02

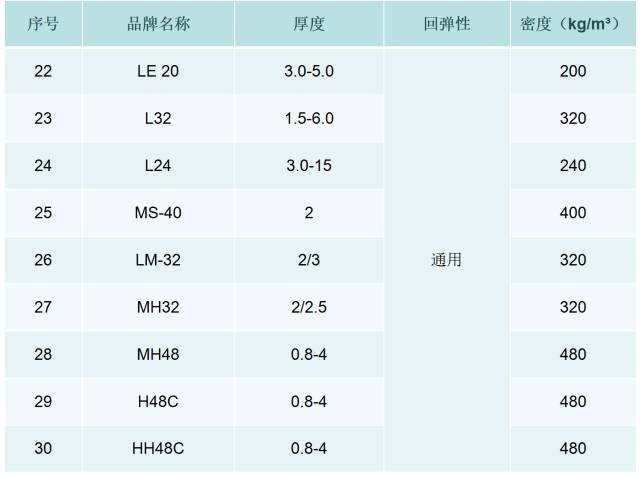

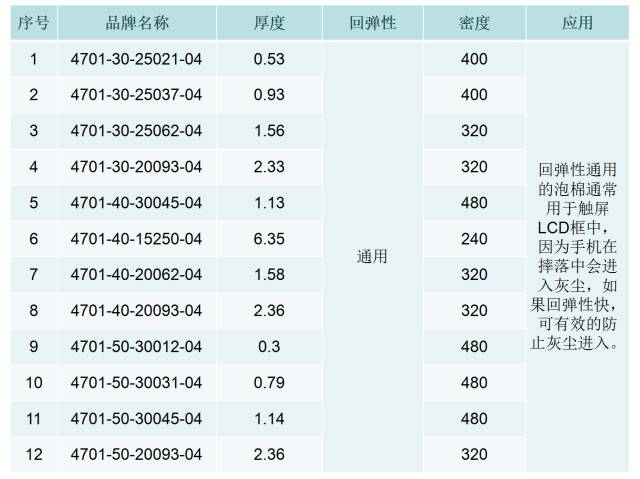

泡棉-材料的选用





03

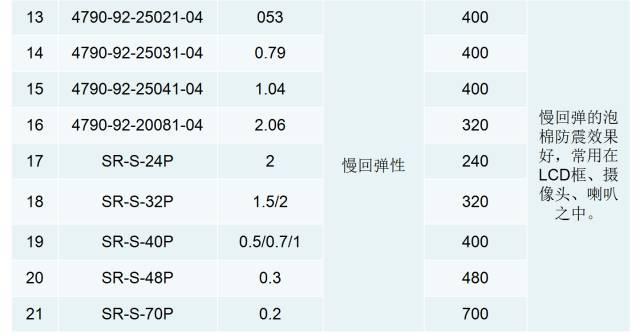

泡棉-特殊材料的选用

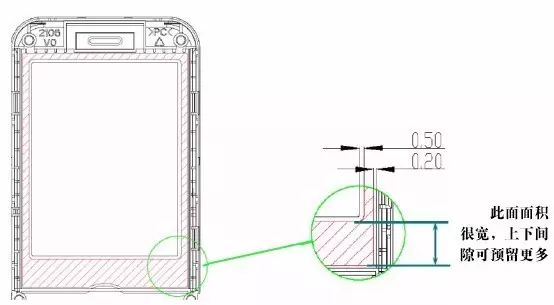

由于泡棉较厚、较软,为防止粘贴后挤压变形所造成的泡棉外露,面积较大的LCD泡棉单边预留0.2mm,框内间隙要留0.5mm以上,面积较小的摄像头泡棉、喇叭泡棉、马达泡棉单边预留0.1mm以上,中间预留0.2mm以上。





04

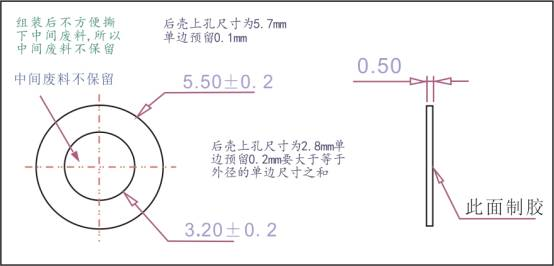

泡棉组装注意事项







05

工程图纸中需注明的技术要求

技术要求说明(包括但不仅限):
① 材质及详细规格、品牌;
② 泡棉边缘必须冲切整齐,无毛刺;
③ 图中必须要有重点管控尺寸,且要在前面加上“*”;
④ 图中厚度尺寸为压缩前尺寸;
⑤ 废料是否保留,必须做出明确标识;
⑥ 来货时需要与相对应的装配件进行实配检验;
⑦ 如果是客供,要注明“此为客供料”。



06

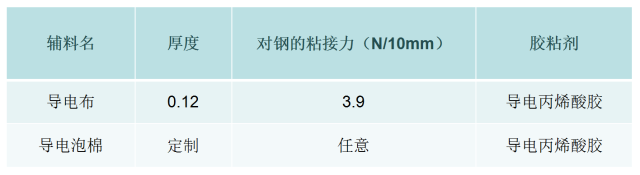

导电布(导电泡棉)-功能及材料的选用



功能:
使五金装饰件与主板相接通,防止静电烧坏主板,导电布与导电泡棉的作用相同,但导电泡棉是五金装饰件与主机直接连接下来的,如果遇到结构限制而不能使用导电泡棉时,应使用导电布。





07

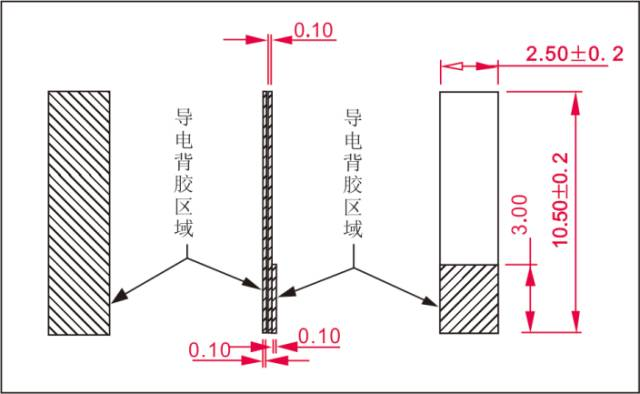

导电布-制作要求



导电布所制背胶为导电背胶,长度因结构限制定制,宽度配合位间隙单边预留0.1mm。







长度不宜太长(不要超过1mm),因为太长了导电泡棉组装后就会挤压到与主板其它地方相接通。







08

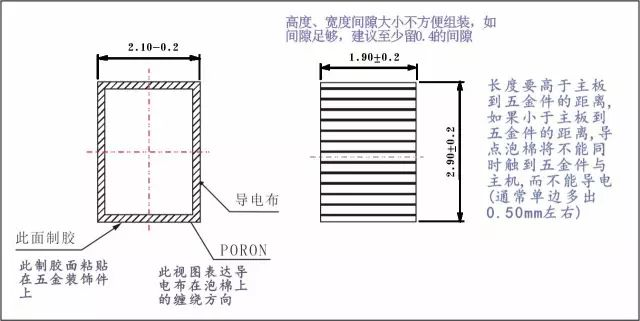

导电泡棉-工程图纸中需注明的技术要求


技术要求说明(包括但不仅限):
① 模切件边缘整齐,不得有明显的纤维和细屑残留,装配时不得有拉丝现象;
② 导电泡棉的单面制胶范围不能大于制胶面,为防止胶将整个面与五金件绝缘;
③ 图中必须要有重点管控尺寸,且要在前面加上“*”;
④ 导电泡棉的尺寸是挤压前的尺寸;
⑤ 如果是客供,要注明“此为客供料”。
