手机辅料之热熔胶的生产要求

2022-12-14 1392
分享:



   “轻薄”、“便捷”已成为智能手机发展趋势,越来越薄,越薄就说明胶水的接触面积越小,胶水的粘接面积减少了也就意味着粘接的整体强度的变小。以往,在手机各部件组装中用的最多的是双面胶及热熔胶膜。双面胶多用于一般平面组装,热熔胶多用于不规则、曲面、结构件的组装,使五金装饰件与壳机熔接在一起,达到最好的熔接效果。



手机用胶黏剂主要用胶点范围:

1.主板胶粘剂:手机主板胶粘剂包括:芯片键合、灌封、散热、电池粘接、主要组件是:环氧树脂粘合剂、导热和导电粘合剂、有机硅粘合剂、点焊粘合剂、UV粘合剂、丙烯酸粘合剂等。

2.外壳胶粘剂:手机外壳胶粘剂:聚氨酯热熔胶、丙烯酸树脂胶、活性热熔胶。

3.丝网和框架胶:聚氨酯热熔胶、UV胶、反应性热熔胶、丙烯酸胶、耐高温胶。

4.LOGO胶粘剂:热熔压敏胶、有机硅胶、自粘胶、丙烯酸树脂胶。

5.手机摄像头固定胶(用于粘接手机镜头和底座的胶):UV胶、OCA光学胶。

6.手机侧面按键胶(音量按键,开关按键):UV胶、快干胶。


7.FPC天线与底盘的粘接(手机天线与外壳的粘接):自粘、UV胶、压敏胶。

8.摄像头模块的胶粘剂(摄像头模块上的支座和FPC之间,FPC弯曲区域):UV胶、速干胶、环氧胶、有机硅胶。

9.音腔盒盖的胶粘剂(手机中音腔盒的盖胶):UV胶、速溶胶、热熔胶、环氧树脂胶、有机硅胶。

10.马达连接用胶(固定式手机平板电机连接用):丙烯酸树脂胶、环氧树脂胶。


1热熔胶常用的范围

(底)壳五金装饰件热熔胶

电池盖五金装饰件热熔胶

按键装饰件热熔胶



2热熔胶制作要求

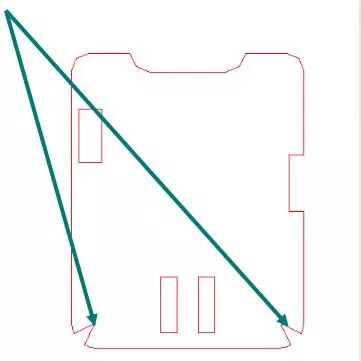

1、电池盖上此两角为圆角,为防止热熔后重叠,必须开口,其宽度因弧面而定。





2、单边避空1mm,(不能低于1mm)大面积配合的电池盖单边避空1.5mm,防止溢胶。

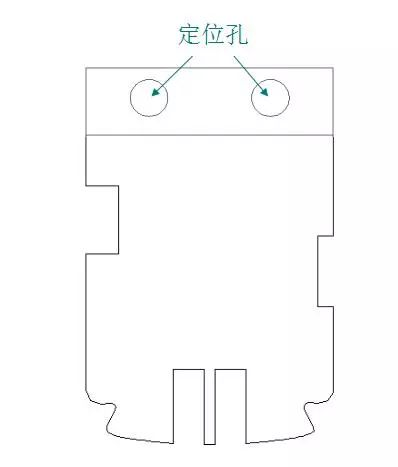

3、给出两个或两个以上的定位孔: 一是方便在组装粘贴后容易撕开(撕手位)、二是要在组装后的热熔夹具上定位。两个定位孔会影对热熔胶的定位,有轻微的定位不当,所以两个定位孔最好是只用在大面热熔的电池盖上,因为大面积的热熔胶单边避空了1.5mm,有轻微的偏移对热熔不会有影响。

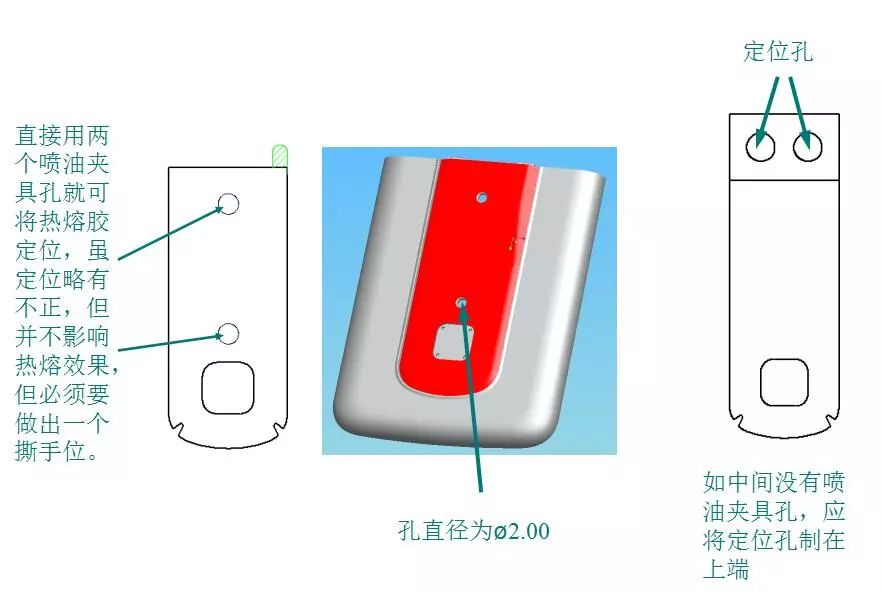

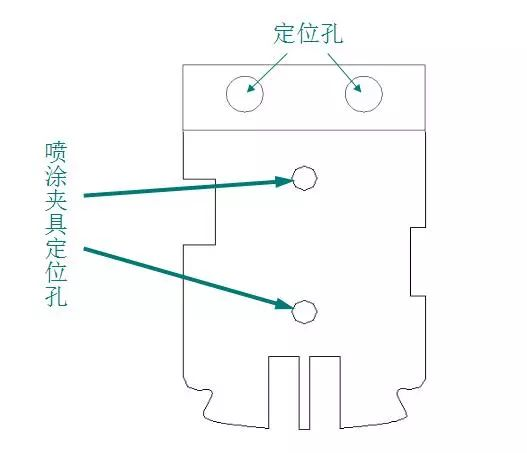

4、在胶件上,如果喷油夹具上的孔大于2mm就能用于热熔定位,而取消上方的定位孔(小于2mm的孔定位效果不太好。

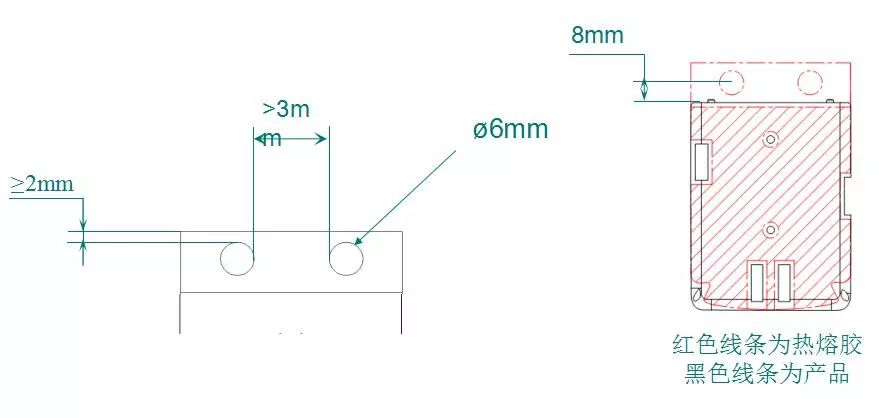

5、定位孔与定位孔之间的间距因辅料的大小而定,但最近不能小于3mm,而定位孔中心到热熔胶的定位距离在没有胶件的干涉下为8mm,定位孔直径通常在ø3~ ø6mm,定位孔与最边缘不能低于2mm。

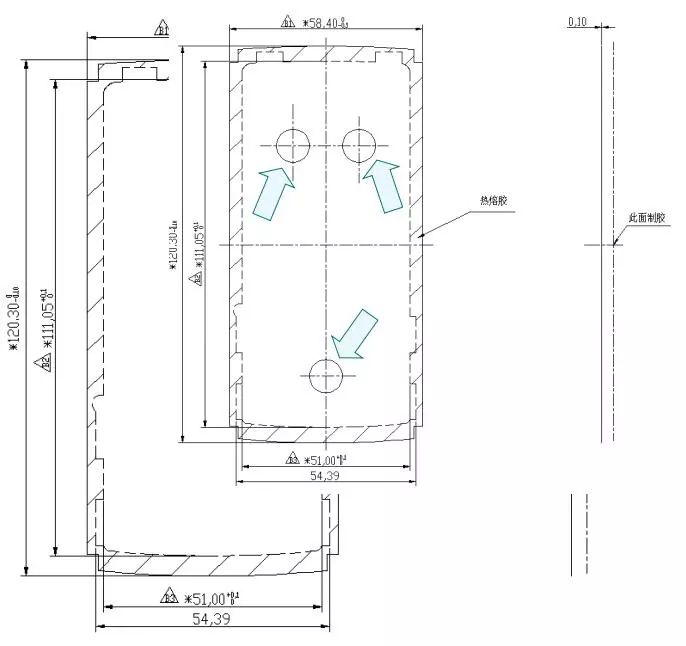

6、如果中间不做热熔胶,定位孔可制在中间。以节省材料,如下图。

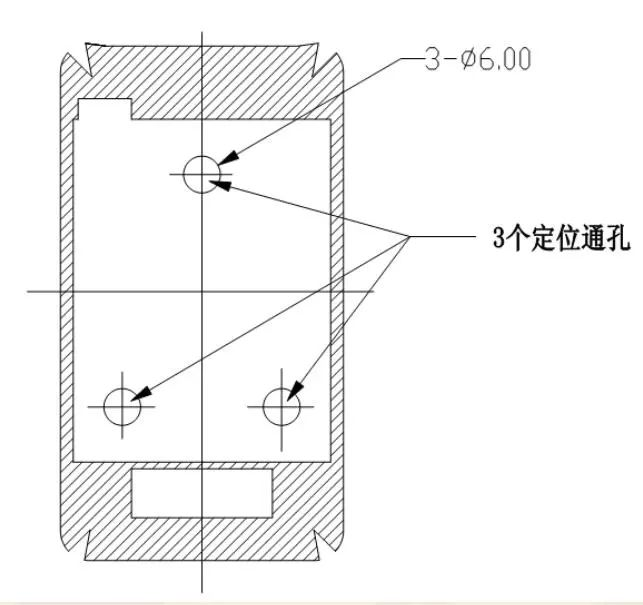

7、定位孔最好做成左右三角对称的形式,不需做成不对称的防呆方式。





8、热熔胶的宽度为2MM或以下时,所使用的离型纸需改成透明的带粘性的离型薄膜,因为离型纸没有粘性,不能很好的粘住宽度太薄的热熔胶。所以改成带粘性的离型薄膜。
