智能手机中辅料的胶带应用与分析

2022-12-28 1275
分享:

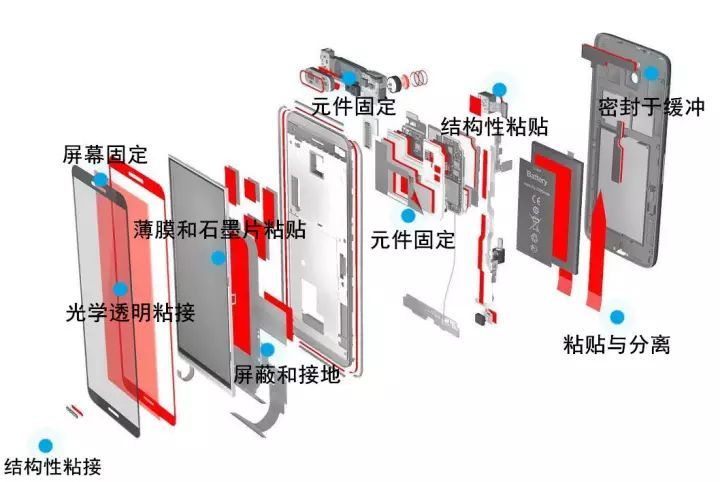

   随着通信产业的不断发展,移动终端已经由原来单一的通话功能向语音、数据、图像、音乐和多媒体方向综合演变。智能手机具有传统手机的基本功能,还具有以下特点:开放的操作系统、硬件和软件可扩充性,以及支持第三方的二次开发。

   为满足这些要求以及市场不断提高的需求和期望,持续发掘新的应用可能性,粘接不同的智能手机元件。因此,手机上的胶带除了严苛的粘接应用解决方案,还要满足不同的功能性,例如导电、遮蔽、防水、防震等。

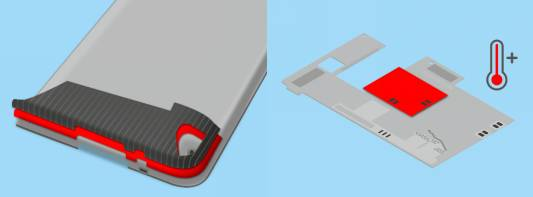

   1、结构性粘接

   智能手机越来越薄型化、精密化。复杂设计要求缩小粘接面积,不仅要求胶带具有优异的粘接力和抗震性,同时对各种表面也具备良好的耐久性和耐候性。以提高设备稳定性。






   结构性粘接应用示例:
  •    FPC硬化
  •    框架固定
  •    外壳装配
  •    镁支架固定等

   需要用到的胶带:
  •    无纺布胶带、PET胶带

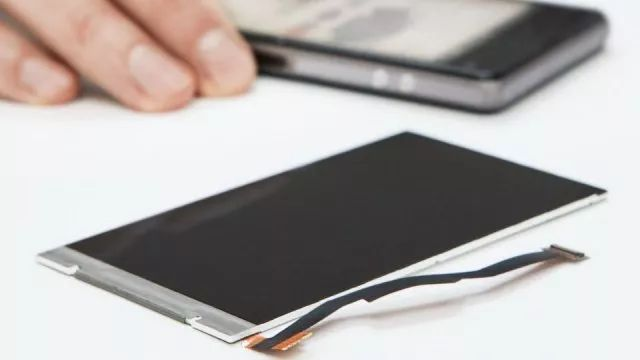

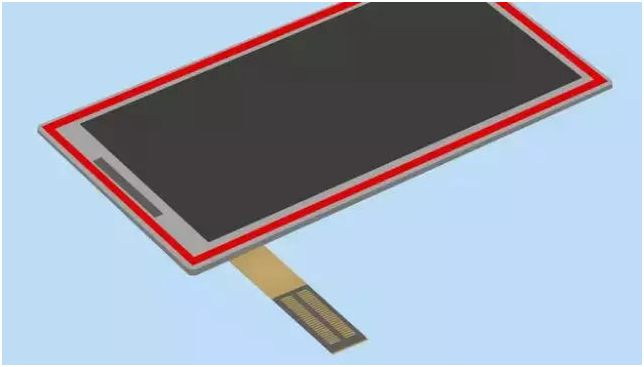

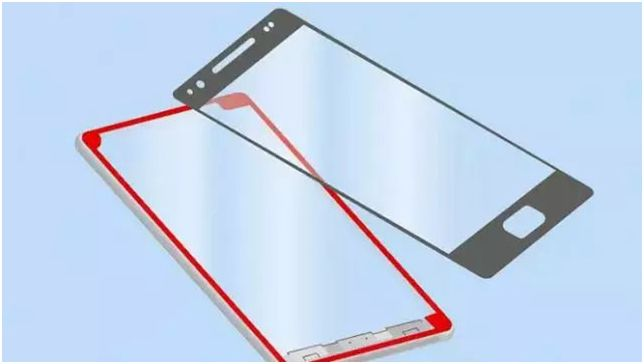

   2、屏幕固定

   屏幕固定的许多应用对胶带提出了高要求。由于使用频繁,对于配有LCD或OLED显示屏的电子设备而言,必须在任何情况下都具备出色的抗跌落和抗冲击性能。此外,还需要具备一些其他的重要功能,如防水、防漏光、耐皮肤相关的化学物质,如汗液、油脂和润肤露等。




   屏幕固定解决方案应用示例:
  •    视窗固定
  •    框架固定
  •    触控面板固定
  •    显示屏固定
  •    后盖固定等


   产品特色:
  •    高抗震性
  •    跌落情况下,高抗冲击与抗震性
  •    耐化学性,如皮脂
  •    遮光特性


   需要用到的胶带:
  •    PET薄膜胶带、无纺布胶带、极薄无纺布胶带、PE泡棉胶带

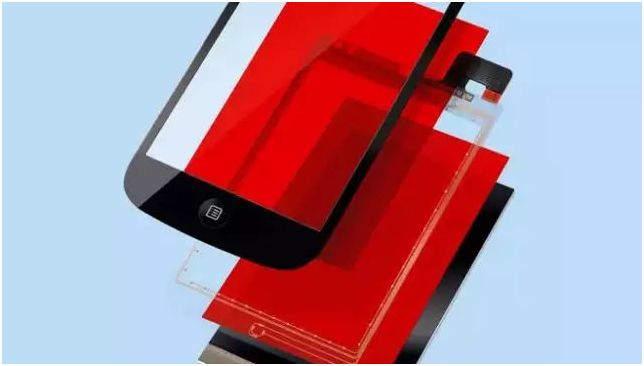

   3、光学透明粘贴

   由于显示屏和触控面板包含许多不同设计,显示屏和触控面板的光学透明粘贴要求高度透明、低雾度和抗紫外线胶带产品。





   光学透明粘贴应用示例:
  •    将薄膜粘贴至刚性或柔性材料
  •    粘贴两块刚性材料
  •    将触控面板粘接至盖板玻璃
  •    将显示屏粘接至盖板玻璃或触控面板


   光学透明粘贴产品特色:


  •    耐温
  •    耐湿
  •    无酸
  •    抗白化
  •    低雾度
  •    抗紫外线
  •    高粘接力
  •    高透射率
  •    优良的可加工性


   需要用到的胶带:
  •     OCA光学胶带

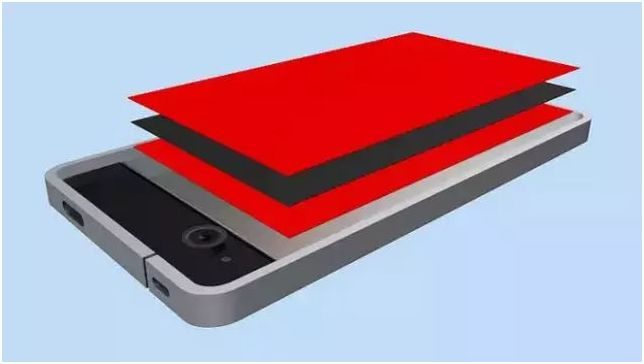

   4、薄膜和石墨片粘贴

   对于石墨片粘贴,需要超薄固定胶带改善浸润性能,而且实现最佳热管理效果。在使用过程中分永久和可移除两种方式。





   产品特色:
  •    无气泡粘贴
  •    初始粘接力极佳
  •    可返工,可移除
  •    稳固粘接聚酯薄膜或铝箔、石墨片


   需要用到的胶带:
  •    PET薄膜胶带、无纺布胶带、极薄无纺布胶带、聚酰亚胺胶带、遮光胶带

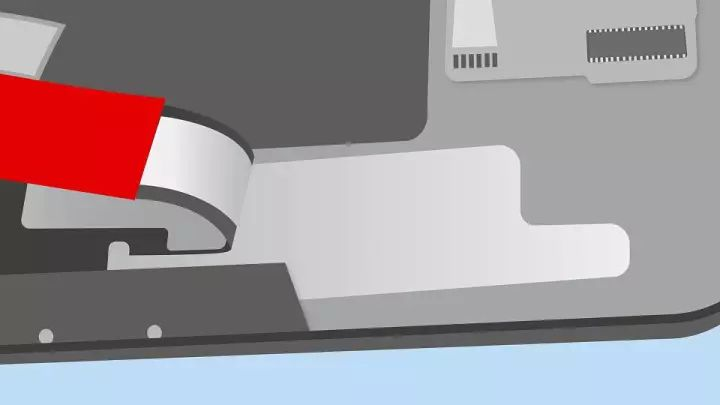

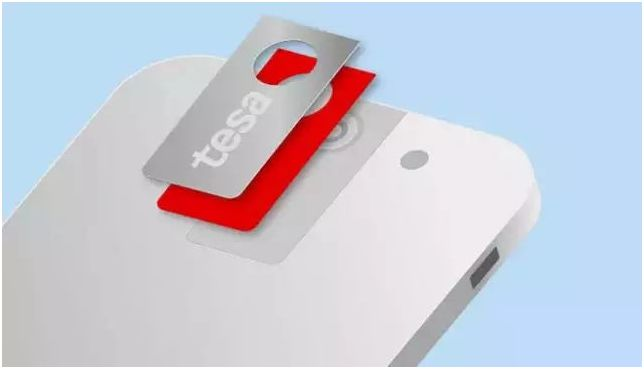

   5、元件固定

   胶带在设备装配时用于固定不同元件,需要满足不同的要求。根据不同的元件需要平衡的粘接力、浸润性、填补缝隙和抗老化,可移除、可返工、抗反弹、遮光、导热、导电等特点的胶带解决方案。






   元件固定应用领域:
  • 相机固定
  • 天线固定
  • 商标粘接
  • PCB 固定
  • FPC 固定
  • 垫圈固定
  • 纱网粘贴
  • 扬声器固定
  • 背光源固定
  • 相机镜头固定


   产品特色:
  • 优异的抗推出性
  • 高抗跌性,高抗震性
  • 可靠稳定的耐候性能
  • 出色最终粘接力


   边缘周围出色的服帖性
  • 可返工或移除


   需要用到的胶带:
  • PET薄膜胶带、无纺布胶带、极薄无纺布胶带


   6、密封和缓冲

   密封胶带可隔绝潮湿、灰尘和其他微粒,同时为显示屏和垫圈提供缓冲。密封和缓冲应用要求在装配时的精确模切片定位。根据产品部件的不同需要两面粘接力不同的胶带(差异性胶带)以及可揭除胶带,有助于减少生产中的脱落,更易于回收利用。






   密封和缓冲应用示例:
  • OLED 显示屏缓冲
  • 垫圈密封和缓冲


   产品特色:

  • 对泡棉的可靠粘接力
  • 高防潮性
  • 可返工,可揭除
  • 模切效果优异
  • 极佳的密封性

   需要用到的胶带:
  •    PET薄膜胶带、无纺布胶带、极薄无纺布胶带、PU泡棉胶带

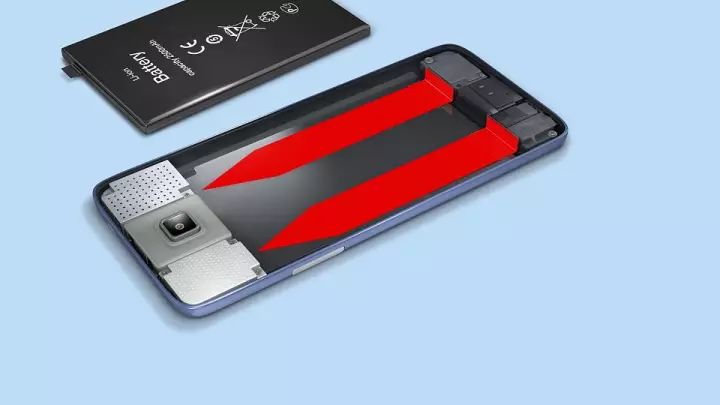

   7、粘接与分离

   由于智能手机装配会有一定的重工概率,拉伸胶带即可轻松移除,不留残胶。如果零部件在装配过程中需要更换,这就可以节省时间和成本。尽管胶带可以轻易移除,但这一系列产品能用于长期固定,提供出色的粘接性。





   粘接与分离应用案例:


  • 电池固定
  • 镜头固定
  • 零部件固定
  • 生产辅助
  • 临时固定


   需要用到的胶带:
  •    PU薄膜胶带

   8、屏蔽和接地

   随着智能手机紧凑型电子元件的增加,在小空间内各种电池干扰(EMI)造成短路和噪音几率也会提高。需要全面的接地和导电胶带提供解决方案。





   屏蔽和接地应用示例:
  • FPC粘接/FPC 接地
  • PCB粘接/ PCB接地


   显示屏EMI屏蔽


  • 天线固定
  • 金属对金属接地


   金属对金属外壳的屏蔽

   柔性电路板,简称“FPC”,相较于传统的树脂电路板而言,不仅有着高度的可靠性,还具有配线密度高、重量轻、厚度薄、配线空间限制较少、灵活度高等诸多的特点,也因此在当下电子设备生产领域中具有重要地位。






   导电粘接解决方案:

   FPC接地和屏蔽,避免在小空间内各种电池干扰(EMI)造成短路和噪音的几率;需要经过SMT回流工序的FPC导电粘接应用。






   产品特色:

  • 在X、Y和Z方向上的绝佳导电性
  • 持久稳固粘接
  • 高粘接力
  • 高服帖性
  • 良好的 EMI 屏蔽性能
    需要用到的胶带:
   导电泡棉胶带、导电无纺布胶带、导电单面磨砂黑色织物胶带、导电织物胶带、导电织物可移除胶带。
