TWS带压感蓝牙耳机的组装方法

分享：

---

TWS耳机概念股主要包括：

   苹果真正无线立体声产业链：立讯精密、歌尔股份、环旭电子、鹏鼎控股、领益智造、欣旺达、兆易创新；安卓真正无线立体声产业链：共达电声、瀛通通讯；安卓系供应商：漫步者、佳禾智能；电池：鹏辉能源、亿纬锂能；目前交易的主流股，成交金额较大的是漫步者、立讯精密、亿纬锂能、歌尔声学、国光电器、佳禾智能。
   如果要评选当前最火爆的10款电子产品，TWS耳机一定无可争议稳居前三，如今的年轻人，白领，乃至广场舞大叔大妈，因为Airpod带动起来的蓝牙耳机风潮席卷了我们这个星球上广袤大地的每一个角落。然额，动辄2000块的Airpod让广大消费者望潮心叹，这实在不是一款可以轻易说买就买的产品啊！
市场中也有很多低成本的FSR传感器实现苹果耳机的体验感。

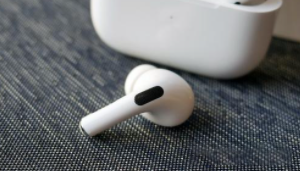

通常，您看到的耳机长这样：

或者这样：

也有这样：

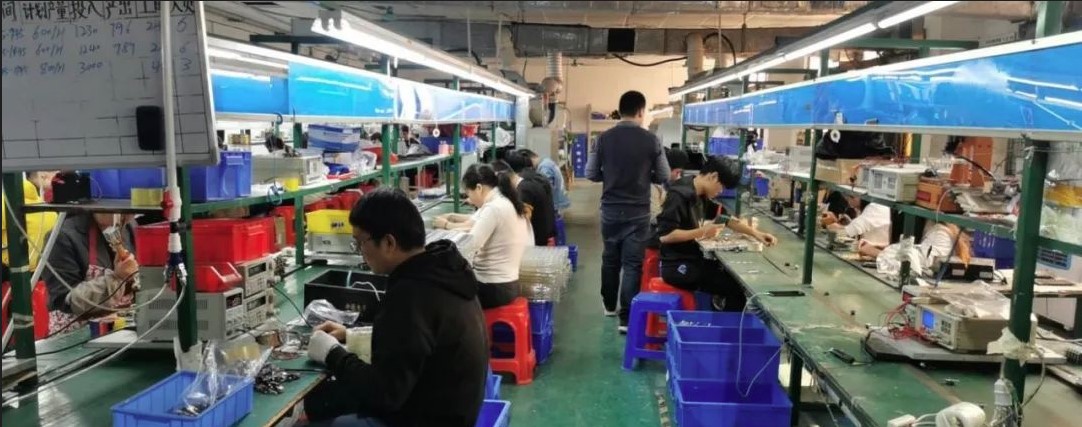

其实，在消费者眼中，他们长这样：

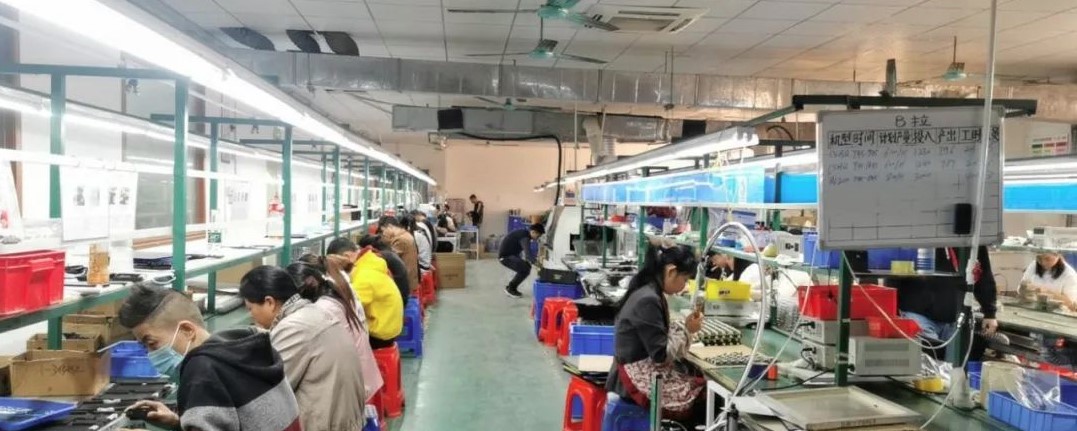

还有这样：

都说1000个人眼中有1000个哈姆雷特，那么在1000个消费者眼里就有1000种样子啦。
如何在如此狭小的耳机空间里，如果用极低的成本实现压力感应功能呢？

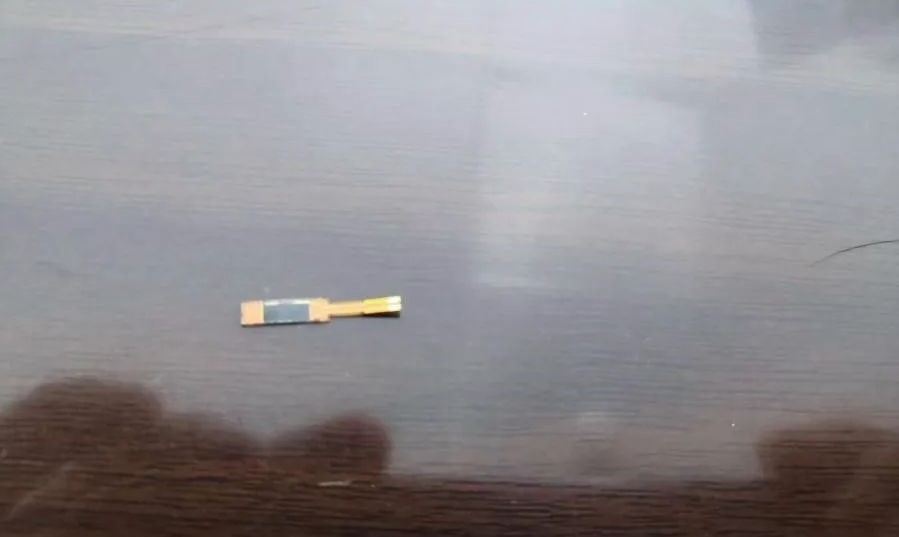

用于耳机的FSR长这样:

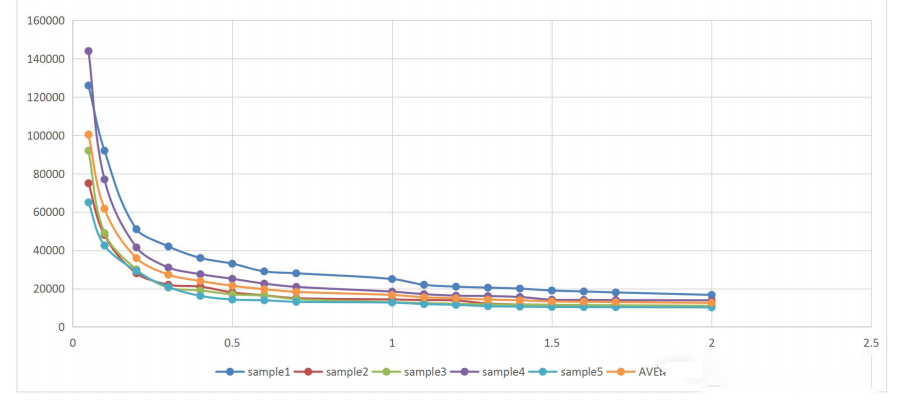

如此小巧精致的黑乎乎的东西，如果可以实现压力传感功能呢？先看我们的压力曲线图：

这意味着不同的压力讲产生不同的电阻，压力越大，电阻越小，连续的模拟量输出，完美地满足了蓝牙耳机的功能定义需求。讲完了理论，开始来实操了，如何在寸土寸金的音腔里放下这么迷你的传感器呢？步骤如下，

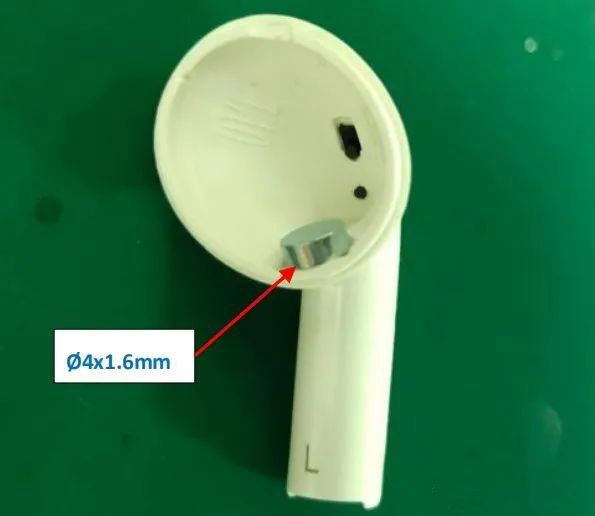

1、耳机壳安装磁铁（磁铁极性视充电仓而定），用胶水固定，如下图：

2、把耳机面壳贴网，如下图：

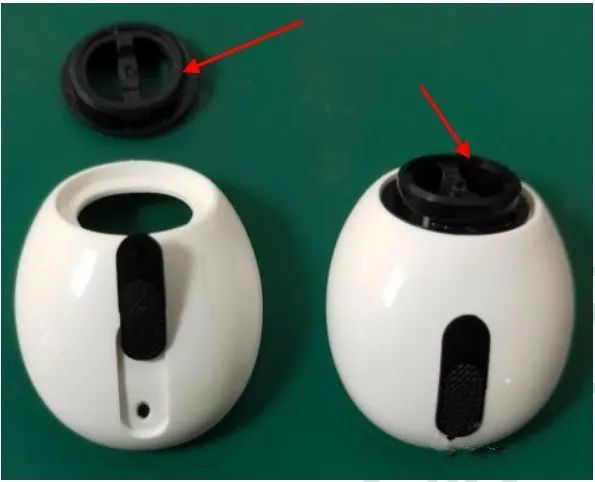

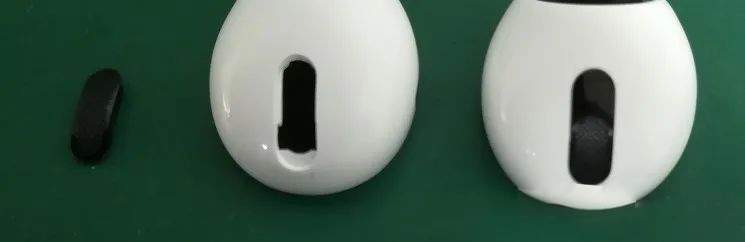

3、组装耳帽连接件，用胶水固定，如下图：

图片4、把双面背胶的黑网贴在耳帽连接件上面，如下图：

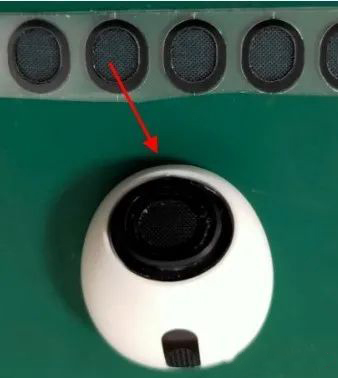

5、耳帽贴白网，如下图：

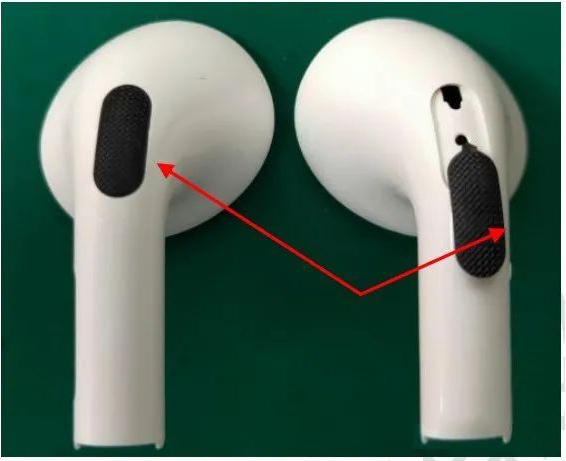

6、耳机壳装网，如下图：

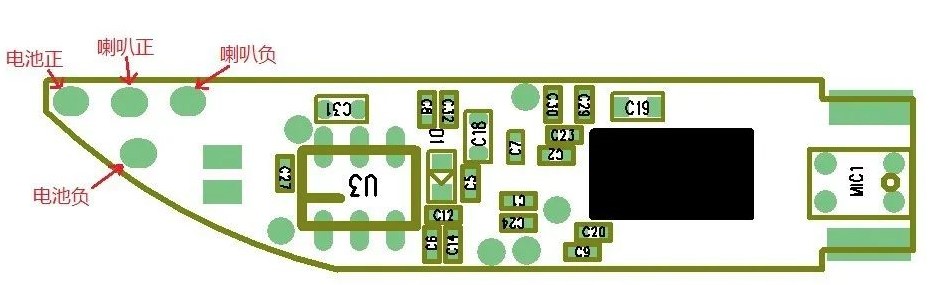

7、先在 PCBA 板焊点上加锡，然后再焊上电池线和喇叭线，如下图接法：

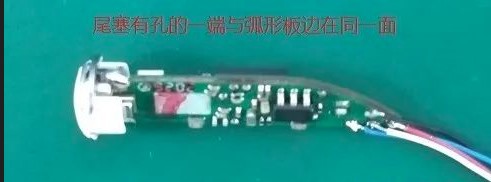

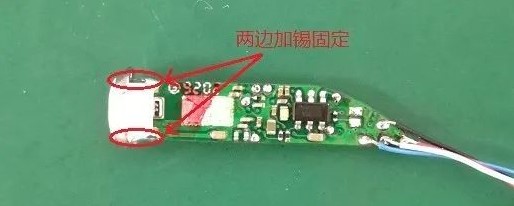

8、先把 PCBA 板卡入尾塞，再加锡固定尾塞（用夹具焊尾塞），如下图：

注意：尾塞不能装偏

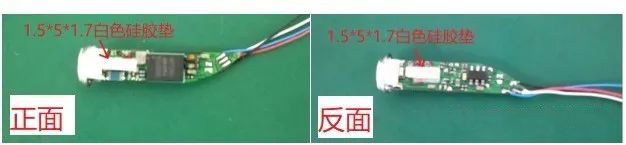

9、分别在 PCBA 板正反面上对应的丝印居中位置贴 1.5*5*1.7 硅胶垫，如下图：

（白色硅胶：1.5*5*1.7mm），
注意：耳机板的正反面都要贴硅胶（垫压感的硅胶用 1.5*5*1.7）硅胶要贴正，不能贴偏

10、焊L、R 压感，贴平并贴齐在硅胶上，如下图：图片

注意：FPC 压感不分左右，黑色面朝上且要居中，不能贴歪

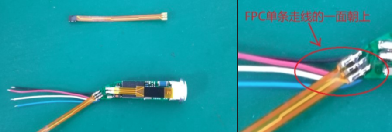

11、焊L、R 光感 FPC，焊接方向为光感元件面朝下（或者 FPC 单条走线的一面朝上）如下图所示：

注意：L、R 光感焊接方法一样

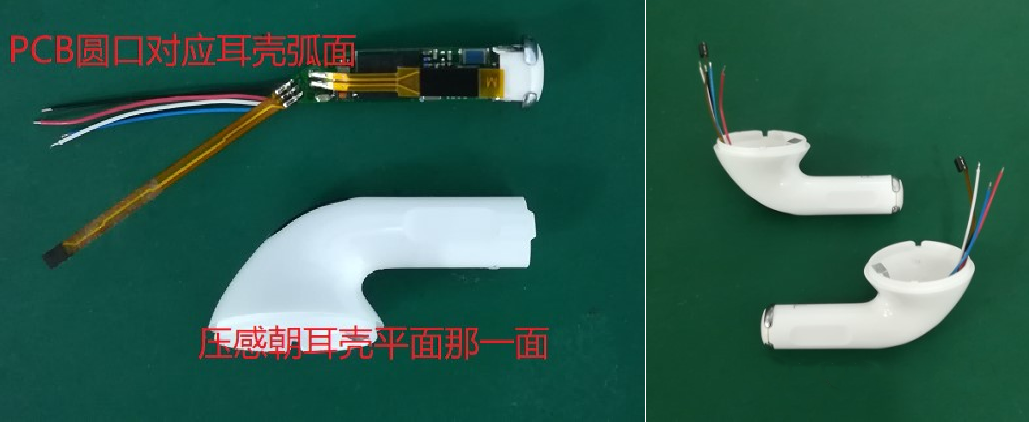

12、PCBA 板全部焊好，压感贴好后，圆口对着耳壳背面，压感朝耳壳平的一边推进去，不要装反了。如下图所示：
13、依次焊喇叭线、电池线，电池线焊好后，先用绝缘胶纸包住电池的电极片， 防止短路，如下图所示，注意:，电池线不能焊反，电池线最后焊。

14、安装FPC 光感并完全贴到位（无背胶的可用胶纸贴紧），再把喇叭装入耳机面壳内压紧，最后把电池装入耳机底壳里，盖上耳机面壳即可。如下图所示

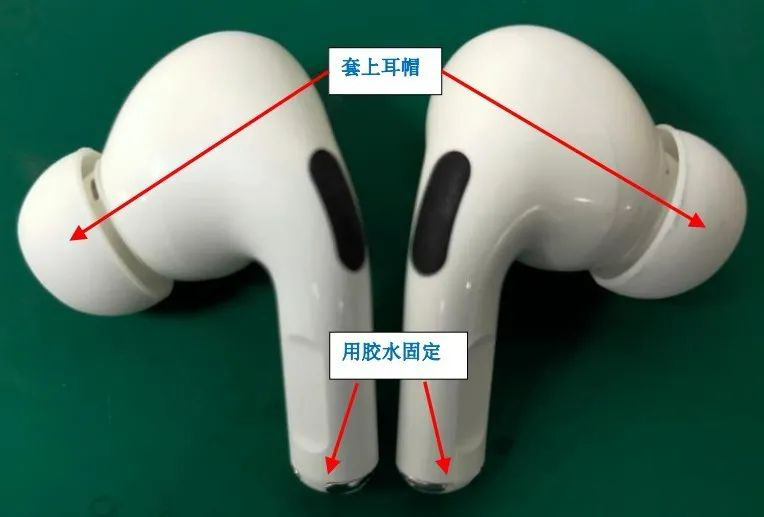

15、耳机整机组装完后，套上耳帽，全部功能测试完成后，把尾塞跟耳机

图片底壳用胶水固定，如下图：
