什么是软包电芯设备

2023-04-24 1347
分享:



设备功能:

设备功能:用于软包锂电池的切边,贴胶,点胶,成型批量生产工艺。

工艺流程:

边工位:定位,切边,切角,裙边热压

贴胶工位:贴胶,包,下圆片胶,压胶整体热压,CCD检测;

成型工位:点胶,UV灯照射固化滚边预折边,热压,冷压,TBS(背部台阶整形)滚面/下料等

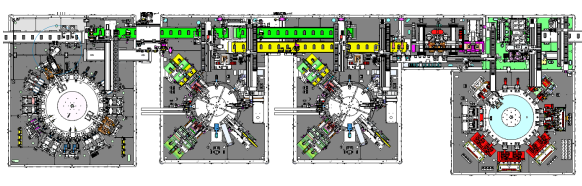

整机



设备指标





设备产能

≥ 16PPM

设备自检功能需全部打开、最大保压时间(4S)验收

一次良品率

95%

整线

故障率

5%整线)

指由设备造成的故障,设备定期维护、产前准备等不计

换型时间

3-5x6

换型时间分配:

1.未做过型号电池的切换需要5

2.做过型号的电池同类切换需要3,不同类需要5

设备电源

380V.50HZ

一次侧电源接地;30KW以上设备标配电能表;

设备长、宽、



长度18000mm;宽度3500mm;高度2700mm

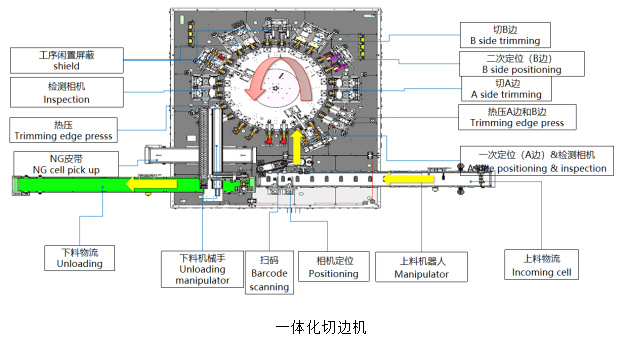

机工艺流程:

先由机器人带吸盘上料,由CCD相机进行拍照检测,定位块顶升对电芯进行边缘进行定位之后,用气缸推动刀模下坠切断软边,可以通过更换不同的刀模和热压模块以适应不同的电芯形状。

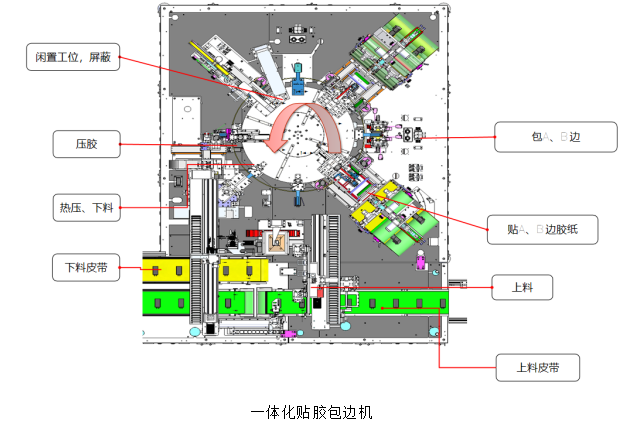

贴胶机工艺流程:

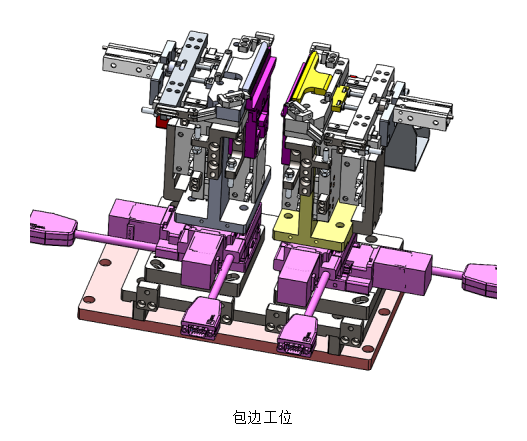

切边完成后,由机械手带动吸盘,从料盘上吸取边胶纸贴在电芯两侧,由包边机构顶升包边,转至热压机构,上下压块合并保压。

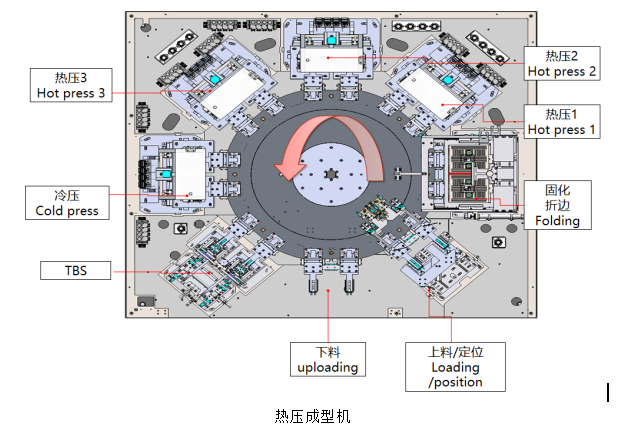

成型机工艺流程:

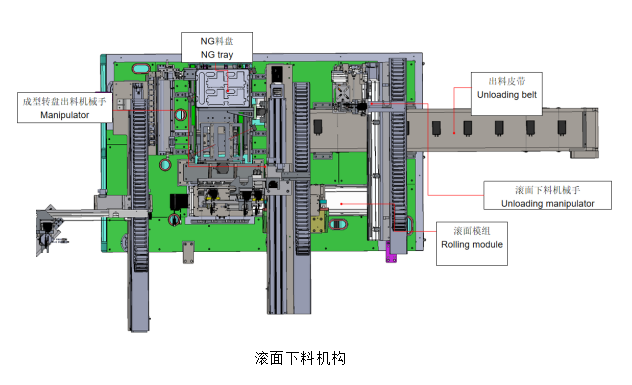

贴胶工位完成,点胶工位完成后,上料定位,UV灯照射固化后,由滚边机构进行预折边,经过多段热压工位后,进行冷压折边和背部台阶整形,由机械手下料后,滚面机构下压,下料机械手出料分拣。
