锂电池涂布贴胶

2022-11-30 1494
分享:



涂布贴胶

涂布的目的是在铜箔基材上涂覆一层锂电池负极浆料,而在铜箔上贴胶的目的是保护极耳在涂布工艺中不被浆料污染;在铜箔基材上贴上一层厚度8um左右的胶带是一项具有挑战的工艺,在铜箔连续运行中(最高线速度25m/min) 既要保证胶带的速度和铜箔的速度高度匹配,从而不会影响铜箔的褶皱。又要保证胶带贴在铜箔上的相对位置一致,且贴完后的胶带不能有气泡,边缘无翘起。

涂布贴胶功能模块详解

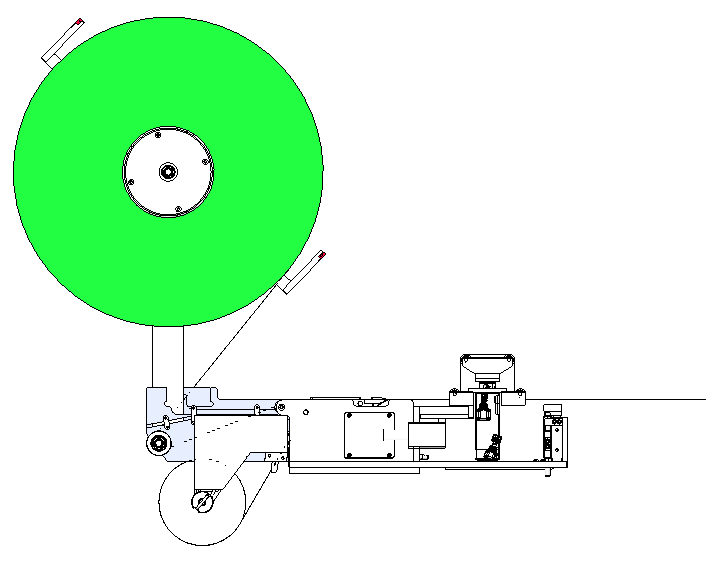

   飞达及纠偏模块:胶带卷放料中会有自适应摩擦力施加给料轮,从而保证胶带的张力保持一致;胶带卷放料中同时进行离心纸的回收;胶带卷放料中会有纠偏系统实时检测胶带边缘的位置,从而进行相应的胶带纠偏。



相机模块:通过视觉拍照识别胶带和铜箔的边线特征,从而计算出胶带和铜箔的相对位置,相对的偏差给到纠偏系统进行纠偏;

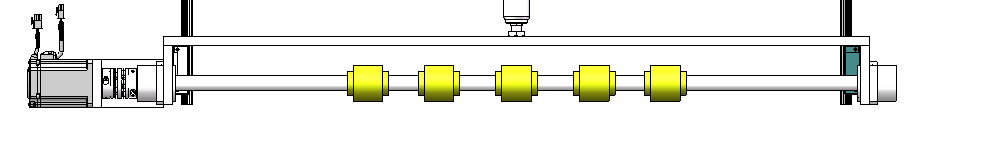

 滚贴模块:采用伺服电机和包胶压轮,从而确保胶带和铜箔的线速度保持一致,通过精密调压阀调节压力,从而确保贴胶过程中不会产生气泡。
