手机辅料模切件——各背胶的生产加工方法

2023-03-03 1800
分享:



   手机,是如今社会生活中必不可少的通讯产品,而辅料做为手机里不可缺少的配件之一,选择好的辅料好的配件决定了一个手机的使用寿命。而我们作为辅料贴装机的生产厂家,为手机制造商提供贴装辅料生产加工的设备,确保每款手机的辅料贴装的精度、贴装的速度。并提供定制服务,根据不同的产品规格定制辅料贴装设备已达到每一个客户的标准。


手机辅料的定义: 所谓的手机辅料,指的是用于手机组装上,除去塑料机壳、主板、电子元器件以外的零件辅料(含组装)。
手机辅料的作用:
① 固定:用于手机电子元器件的固定、手机模块的固定、手机外壳装饰固定等。
② 防尘:多用于听筒、话筒等地方的防尘,防止灰尘进入,影响通话的质量。
③ 防震:用于手机内部电子元器件与塑胶外壳件的缓冲,更够更好的缓解手机与辅料之前的贴合。
④ 保护:用于包装出货,运输保护,更好的为手机带来不必要的损耗。

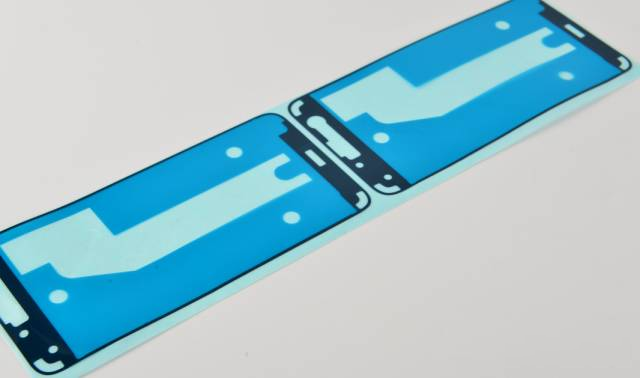

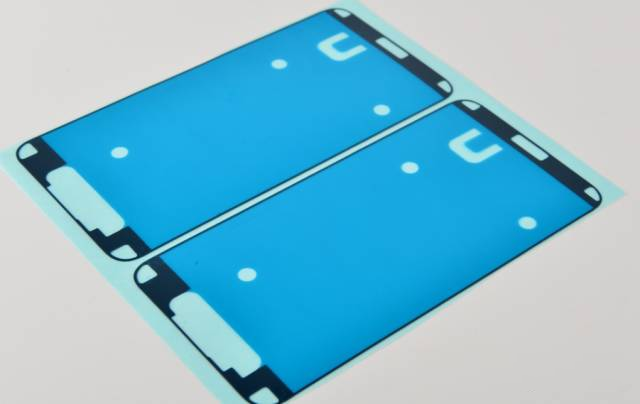

背胶类产品是手机辅料必不可少的组成部分,常用范围有:

      LCD背胶贴装摄像头镜片背胶贴装TP背胶贴装支架背胶贴装主屏背胶贴装、小装饰件背胶贴装PC背胶贴装泡棉背胶贴装等;

功能: 可以使手机元器件与机壳粘贴在一起,不脱落、不易胶、不产生位移。

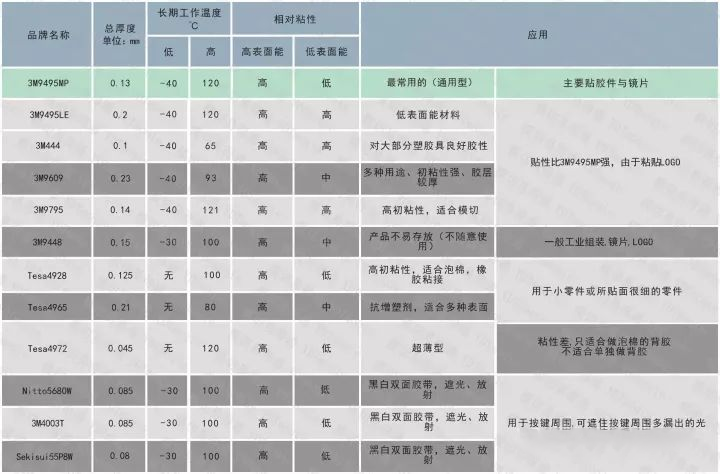

材料选用:背胶作为手机辅料之一,基本上都是选用3M、TEST、NITTO、罗曼、索尼等品牌双面胶为多,以下是百美科模切常用的品牌与型号,仅供大家参考:

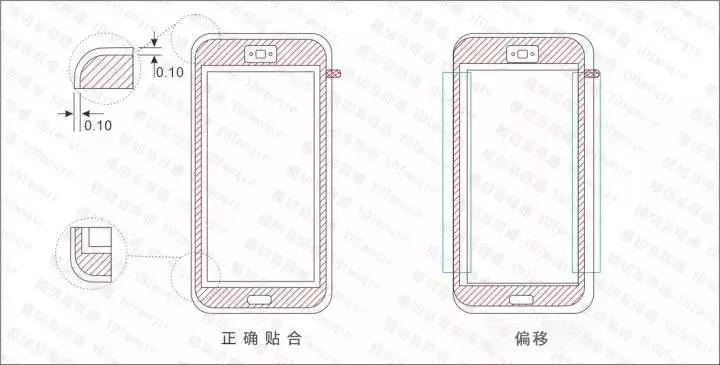

背胶制作要求:背胶类模切件在手机辅料中是有制作是有特殊要求的,比如:口子胶类背胶,其单边间隙为0.1MM~0.15MM,中间的间隙为0.2MM~0.3MM以上,为防止辅料粘贴后发生偏移,中间空框边缘露出在机壳LCD框外等。

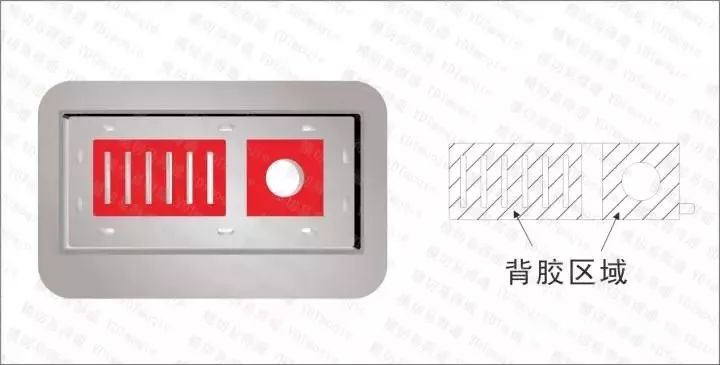

      在模切手机辅料中,背胶类产品能够做成一张的尽量不要分开做。如下图左侧两个红色面,分别装配两个零件然后热熔装饰,但右侧的制作成一整块,就可将贴背胶的工序节省成一道,既节省材料,又节省人工,一举两得。

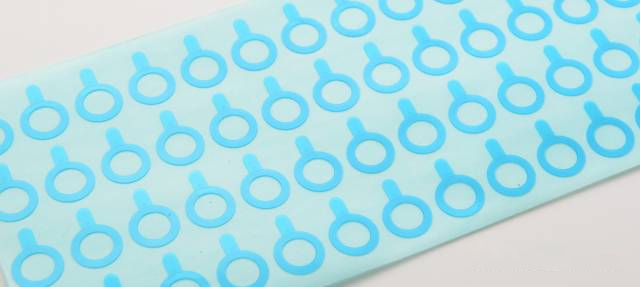

      出现太细的摄像头装饰件背胶中间可不用制作,但必须要将其余两头制作成一块,防止出现大小边,造成大量的损耗,得不偿失。




     如此制作,可提高模切产品效率、良率,流水作业工人进行手工贴合时,只需进行一次贴合,即可完成,提升效率,为客户节约人工,缩短组装时间。

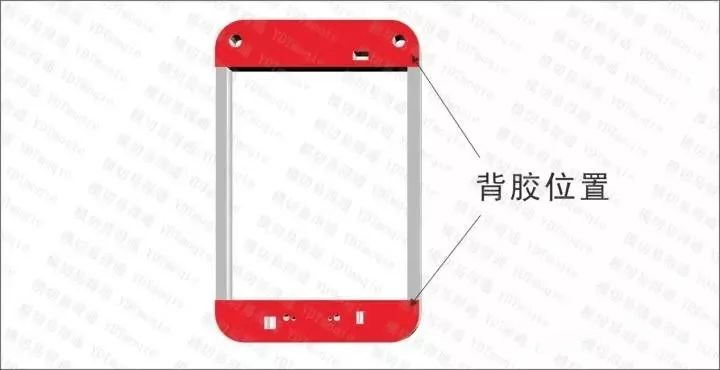

    如下图中的两个红色面相距太远,上下两张产品,如果要做成一张,将会增加更多的制作成本,所以此类结构百美科团队可建议做成两张背胶,方便客户组装。

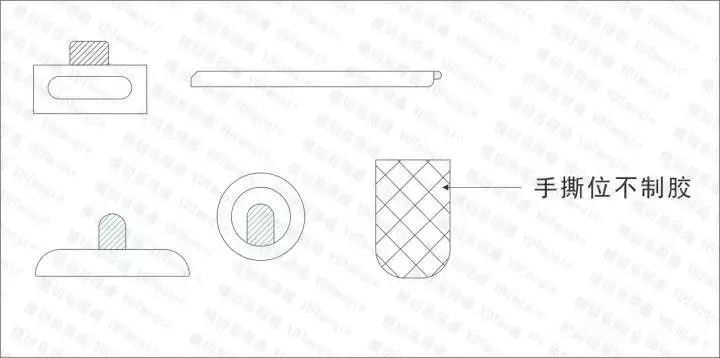

     手撕位的长、宽因产品的大小而定制,长、宽最窄不能少于2mm,太窄会出现撕下时断裂等现象。如下边示意图,通常位置选择在整套机壳组装后最容易用手拿到并撕下来的地方,更加易与组装人员操作;而LCD镜片背胶、摄像头镜片背胶最好制在框内,由内而外。

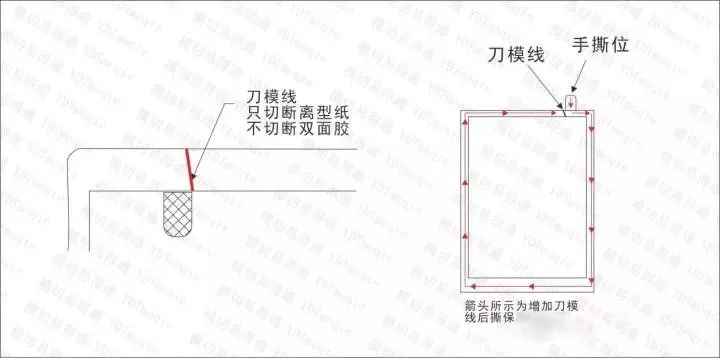

     刀线一般用于中间废料较大的LCD框,因为组装后的LCD辅料不容易撕下,可能会导致主材的损耗,再次加切一刀后,可加快LCD撕下速度,而提高组装的效率,保证产品良率。
刀模线需制在手撕位相接处,并如下注明:


背胶类产品的手机辅料模切,生产技术要求说明:
1、背胶边缘必须冲切整齐、无毛刺;
2、图中必须要有重点管控尺寸,且要在前面加上"星号标识"给生产和品质做警示,禁止出现产品大小边;
3、如有刀模线,要标识出“只切断离型纸,不切断双面胶”;
4、手撕位的制作位置与不制胶要明确标识;
5、手撕离型纸和包装离型纸都需冲切。
6、防止产品漏胶、溢胶等现象
