FPC柔性电路板和硬板之间有什么区别

2023-03-07 1929
分享:

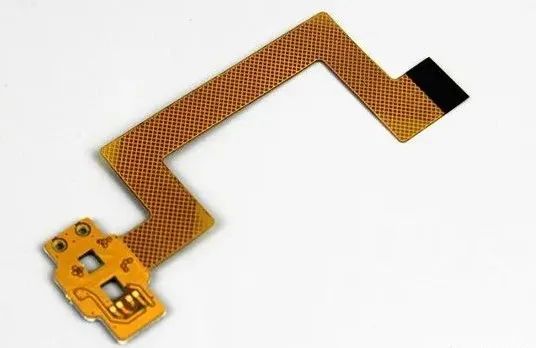

   柔性电路板又称“FPC软板”,是用柔性绝缘基材制成的印刷电路板。FPC能提供优良的电性能,满足更小型和更高密度安装设计需要,也有助于减少组装工序和增强可靠性。柔性电路板是满足电子产品小型化和移动要求的惟一解决方法。可以自由弯曲、卷绕、折叠,可以承受数百万次动态弯曲而不损坏导线,可依照空间布局要求任意安排,并在三维空间任意移动和伸缩,从而达到元器件装配和导线连接的一体化;柔性电路板可大大缩小电子产品的体积和重量,适用电子产品向高密度、小型化、高可靠方向发展需要。

FPC与PCB硬板之间有什么区别?

   关于FPC软板,就是所谓的柔性电路板,其实也是属于印刷电路板的一种,但是与传统的印刷电路板又有很大的出入,因此将其称之为FPC软板,全称为挠曲性电路板。FPC一般用PI做基材,是柔性材料,可以任意进行弯折、挠曲。FPC软板通常应用在需要重复挠曲及一些小部件的链接,但是现在却不仅仅如此,目前智能手机正在想可弯曲防止,这就需要用到FPC软板这一关键技术。PCB就是所谓印制电路板,通常都会被称之为PCB硬板,是电子元器件当中的支撑体,是很重要的电子部件。PCB硬板通常用FR4做基材,也叫FR4电路板,是不能弯折、挠曲的。PCB硬板通常应用在一些不需要弯折且有比较硬强度的地方,如电脑主板、手机主板等。其实FPC软板不仅是可以挠曲的电路板,同时它也是连成立体线路结构的重要设计方式,这种结构搭配其他电子产品设计,可以构建出各式各样不同的应用,因此,从这点来看,FPC与PCB是非常不同的。FPC软板当然可以采用端子连接方式进行线路连接,但也可以采用软硬板避开这些连接机构,一片单一FPC可以利用布局方式配置很多的硬板并将之连接。这种做法少了连接器及端子干扰,可以提升信号品质及产品信赖度。对于PCB而言,除非以灌膜胶的方式将线路做出立体的形式,否则电路板在一般状况下都是平面式的。因此要充分利用立体空间,FPC就是一个良好的解决方案。以硬板而言,目前常见的空间延伸方案就是利用插槽加上介面卡,但是FPC只要以转接设计就可以做出类似结构,且在方向性设计也较有弹性。利用一片连接FPC,可以将两片硬板连接成一组平行线路系统,也可以转折成任何角度来适应不同产品外形设计。

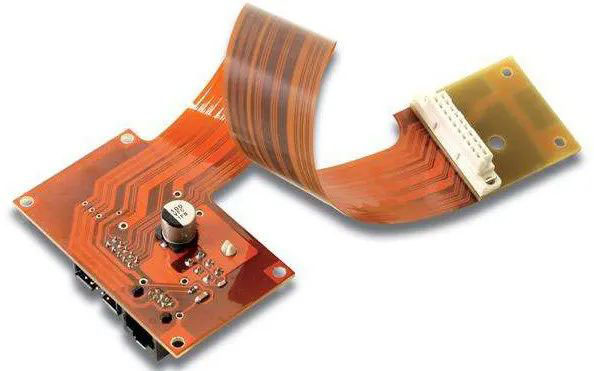

FPC和软硬结合板的区别?

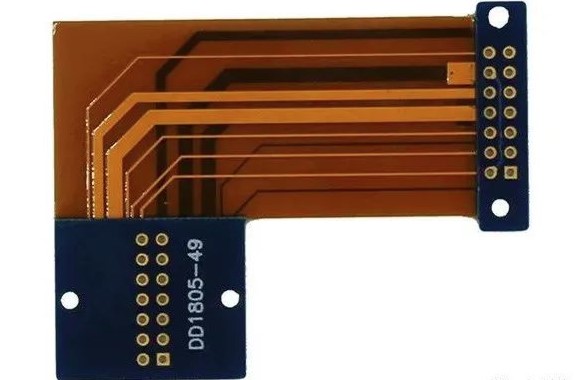

   什么是FPC柔性电路板?柔性电路板又称FPC软板,以聚酰亚胺或聚酯薄膜为基材制成的一种具有高可靠性和较高曲绕性的印制电路板,具有配线密度高、重量轻、厚度薄的特点,是一种具有高度可靠性,绝佳的可挠性印刷电路板。可自由弯曲、卷绕、折叠,可依照空间布局要求任意安排,并在三维空间任意移动和伸缩,从而达到元器件装配和导线连接的一体化。什么是软硬结合板?软硬结合板是将刚性电路板和柔性电路板通过压合而制成的特殊电路板。使用的制板材料主要是硬性板材FR4和柔性板材聚酰亚胺。软硬结合板结合了刚性电路板的硬式特性和柔性板的可曲绕特性的优点,使PCB不再是两度空间的平面层油,而是由三维立体的内部连线和任意弯曲折叠。其可替代由多个连接器、多条线缆和带状电缆连接成的复合印刷电路板,具有使产品的性能更强、稳定性更高、重量更轻、体积更小的优势。



   FPC柔性电路板与软硬结合板的最大区别是FPC可自由弯曲,软硬结合板只有软性区域可以弯曲,软硬结合板造价相比FPC要高很多。软硬结合板生产工序相比FPC要复杂很多,当然制造难度也要大一点。软硬结合板同时具备FPC的特性与PCB的特性,因此,它可以用于一些有特殊要求的产品之中,既有一定的挠性区域,也有一定的刚性区域,对节省产品内部空间,减少成品体积,提高产品性能有很大的帮助。

FPC柔性电路板的组成材料有哪些?

   FPC柔性电路板是满足柔性电子电路需求的流行电路板类型之一。设计用来代替传统的线束,柔性电路板可以满足多种复杂的电子设计。尽管柔性PCB的性能取决于多种因素,但主要材料在其中起着关键作用。那么,FPC柔性电路板的组成材料有哪些?在FPC柔性电路的结构中,组成的材料由柔性覆铜板(FCCL)、覆盖膜、粘结膜等构成。

柔性覆铜板(FCCL):柔性覆铜板的板材膜常见的有聚酰亚胺膜(PI)、聚酯(PET)、聚萘二甲酸乙二醇酯(PEN)、液晶显示屏高聚物(LCP)等高分子材料塑料薄膜。覆铜板在FPC柔性电路板中,主要肩负着导电性、绝缘层和支撑点三个层面的作用。

覆盖膜:是由有机化学塑料薄膜与黏合剂组成,遮盖膜的功效是维护早已进行的柔性电源电路电导体一部分。粘接膜有不一样板材膜与黏合剂种类及薄厚规格型号。

粘结膜:是在一个基材膜的二面或一面浇注粘结剂而形成,也有无基材的纯粘结剂层的粘结膜,粘结膜有不同粘合剂类型和厚度规格。粘结膜是用于多层板层间粘合与绝缘。普通FPC柔性电路板主要由基材+覆盖膜两个材料构成,先说说基材,基材主要由PI或PET+胶+铜结合成,PI为聚酰亚胺绝缘树脂材料,特点为耐高温,弯折性能佳,所生产的产品可靠性佳,是PET价格的2倍以上,为FPC柔性电路板主要材料,PET为聚酯绝缘树脂材料,特点刚好与PI相反,一般FPC厂家已很少采用。

FPC软板的基材、覆盖膜和PI补强的区别?

   FPC柔性电路板是以PI聚酰亚胺或聚酯薄膜为基材制成的一种具有高度可靠性,绝佳的可挠性印刷电路板,具有配线密度高、重量轻、厚度薄、弯折性好的特点。PI作为一种特殊的工程材料,已广泛应用于航空、航天、微电子、纳米、液晶、分离膜、激光等领域。长期使用温度在-200℃~426℃。PI聚酰亚胺在FPC柔性电路板中很常见,它存在于基材,覆盖膜,甚至补强中。可能有些人对此感到困惑,那么今天让我们讨论一下它们之间的区别是什么?FPC柔性电路板的基材、覆盖膜和PI补强在功能上的区别:1. PI基材:对于FPC柔性电路板基材分为有胶基材和无胶基材两种。无论是有胶基材,还是无胶基材,PI聚酰亚胺都是必不可少的。2. PI覆盖膜:其主要功能是用于电路绝缘。3. PI补强:常应用于FPC金手指背面的区域。PI加强筋用于增加手指的厚度和硬度,方便插拔。
FPC柔性电路板的基材、覆盖膜在厚度上面的区别:1. PI基材:对于基材中的PI,1/2mil、1mil很常见,其厚度甚至可以到4mil、5mil(杜邦无胶PI材料)。2. PI覆盖膜:覆盖膜上的PI厚度有两种选择,1/2mil 或 1mil。3. PI补强:PI补强的厚度根据客户需要有多种选择,如0.075mm、0.1mm、0.125mm、0.15mm、0.175mm、0.2mm、0.225mm、0.25mm等。
FPC柔性电路板的基材、覆盖膜在颜色选择的区别:1. PI基材:无颜色选择。2. PI覆盖膜:PI覆盖膜有黄、白、黑三种颜色选择。3. PI补强:随厚度变化而变化,越厚的颜色越深。例如,0.075mm的PI补强看起来像棕色,0.25mm的PI补强更接近黑色。
FPC柔性电路板是用柔性的绝缘基材制成的印刷电路,具有许多硬性印刷电路板不具备的优点。可以自由弯曲、卷绕、折叠,可依照空间布局要求任意安排,并在三维空间任意移动和伸缩,从而达到元器件装配和导线连接的一体化;利用FPC可大大缩小电子产品的体积和重量,适用电子产品向高密度、小型化、高可靠方向发展的需要。因此,FPC在航天、军事、移动通讯、手提电脑、计算机外设、PDA、数字相机等领域或产品上得到了广泛的应用;FPC还具有良好的散热性和可焊性以及易于装连、综合成本较低等优点,软硬结合的设计也在一定程度上弥补了柔性基材在元件承载能力上的略微不足。


FPC软板的应用优势及发展前景?

   随着电子产品的更新换代,FPC软板凭借其独特的优势迎合了电子产品轻、薄、短、小的发展趋势,在电子信息产业领域扮演了重要的基石角色。FPC软板主要应用于电子产品的连接,作为信号传输的媒介存在,具有高度可靠性和绝佳可挠性。随着信息化、智能化建设的不断推进,市场对FPC软板的需求也将越来越大。电子产业中对于FPC软板的需求呈增长趋势,一是在于FPC软板本身绝佳的特性,适合电子产品超薄的要求;二是电路高频高速传输中,对于FPC软板的可靠性要求较高。因此FPC软板在电子产业中的市场规模在不断地扩大。FPC软板的优点在于配线、组装密度高,省去多余排线的连接;弯折性好、柔软度高、可靠性高;体积小、重量轻、厚度薄;可设定电路、增加接线层和弹性;结构简单、安装方便、装连一致。FPC软板的应用领域可划分为智能手机、可穿戴设备、汽车电子三大类。

在智能手机上的应用,涵盖了电池模块、显示模块、触控模块、摄像头FPC、连接模块等,一台智能手机需要搭载10-15片FPC软板。随着5G开始商用,智能手机往小型化大屏化发展,折叠屏手机的兴起等,都将增加FPC软板的用量。智能手机领域对于FPC软板的需求呈不断上升趋势。除了手机,汽车电子化市场也是FPC的主战场,

车用的控制系统,如仪表板显示、空气品质、音响、显示器、传感器等,高讯号传输量和高信赖度的要求使FPC开始展现其优点。随着新兴电子产品的出现,FPC软板的市场和用途也随之扩展,不同类别电子产品的更新换代将带来比传统市场更可观的发展前景。


选择FPC厂家时有什么注意事项?

    一旦设计好FPC柔性电路板,就需要制造它。这意味着您需要专业的FPC柔性电路板制造商。选择合适的FPC柔性电路板制造商对于项目的长期成功至关重要。选择得当可以使您的工作更加轻松,但是选择不当则会导致很多麻烦。在开始之前,您需要确保选择合适的FPC制造商。那么,选择FPC电路板公司时应注意的一些事项?

FPC柔性电路板选择FPC制造商之前,您需要问的问题:1. 我的FPC柔性电路板有什么规格,制造商可以满足吗?2. FPC制造商是专业的打样,小批量还是批量加工者?3. FPC质量符合我的要求吗?4. 我是否可以与某个供应商建立关系?5. 我的FPC预算成本与制造商的报价能不能满足?6. FPC制造商可以多快交付产品?
选择FPC柔性电路板制造商的要求:在评估FPC制造商时,您需要问的第一个问题是它们能满足您产品的设计制作要求吗?此过程将包括一些非常标准的问题,例如:1. 它们的生产工艺能不能生产我的FPC柔性电路板要求吗?2. 他们有您所需的材料库存吗?3. 他们可以按照要求的公差制造吗?
至于怎么选择合适的FPC柔性电路板公司可以点击进一步了解,如果您的FPC柔性电路板项目涉及一些非标准要求,那么您可能需要经验丰富的专业制造商来处理类似的规范。大多数FPC柔性电路板制造商都会在其网站上列出生产工艺范围及技术能力。如果您有任何关于FPC柔性电路板的特殊要求,则不妨直接与我们联系。

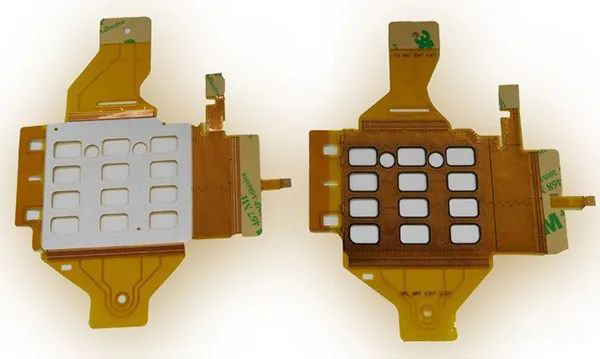

什么是FPC补强板,补强有什么用途?

   补强板不是FPC的电气元件,而是承担提供机械支撑的工作。它是附加的机械零件,可在组装期间为FPC提供机械支撑。FPC柔性线路板也有缺点,他们可能太灵活了!在需要刚性的地方,它们可能不是刚性的。这是人类经验付诸实践的地方。我们为这些情况创建了FPC补强板。



   补强板有什么用途?当我们必须硬化柔性线路板中的特定区域时,我们会使用补强板。首先,我们需要了解FPC补强板不是电路板设计的组成部分。这不会让电路弯曲,并且会保护零件的焊点完整性。以下是FPC柔性线路板使用补强板的用途?1. 机械支撑包含SMT和/或PTH组件的电路板的特定区域。2. 保持柔性电路板中的需要的厚度。3. 支持FPC柔性线路板组件和连接器。4. 根据要求将柔性零件限制在刚性区域。5. 便于更好地处理薄薄的电路板。6. 保持柔性电路板的某些区域平坦和稳定。7. 符合零插入力(ZIF)连接器规格。8. 在刚性和柔性部分的交点处增加电路的弯曲半径,避免在多次弯曲操作过程中挠曲零件上的应力。

FPC加工成本的构成因素有哪些?

   印刷电路板行业虽然具有一些通用的基本工艺,但最重要的是根据基材厚度和材质、线宽和线距的精度要求、设计结构和生产规模以及客户指定的其他专门要求,确定不同的生产工艺和设备,导致制作FPC的成本差别很大。FPC是定制化程度很高的产品,柔性电路板成本的构成因素非常之多,对于电子厂家的采购新手来说,在进行柔性电路板打样之前有必要了解一下FPC柔性电路板成本的构成因素有哪些?

   FPC柔性电路板的生产工序较为复杂,通常具有线路内层制作、曝光、压合、钻孔、电镀等40多道工序。以FPC为例,通常包括曝光、显影、蚀刻、镀铜、退膜等工艺。尽管FPC具有很强的定制化特点,但是这些最基本的工序都是必须的,只是在具体的参数上会存在差异。其实FPC的每一道工序已经是较为成熟,所以成本管控能力就成为FPC柔性电路板生产厂家盈利能力差异的最关键因素。成本管控体现在柔性电路板厂家经营的方方面面,直接取决于公司的管理水平,需要从细节做起。
   在FPC柔性电路板的成本构成中,直接材料成本占比通常达到60%左右,直接人工成本占比通常达到15%左右,制造费用成本占比通常达到25%左右。但直接成本中的覆铜板企业具有很强的话语权,所以FPC厂家的降成本主要通过降低制造和劳动力成本来实现,其中降低制造成本主要通过自动化来提高生产效率和良率来实现,降低劳动力成本主要通过向中西部地区转移来实现。
