锂离子电池凭借循环寿命长、能量密度高、无污染等优点被广泛应用于储能与新能源汽车等领域,是执行“双碳” 目标的重要助力。为保证锂离子电池安全可靠地运行,必须对电池状态进行科学监测与风险评估。开路电压(Open circuit voltage, OCV)是锂离子电池的重要参数之一,其在一定温度下与电池的荷电状态(State of charge, SOC)呈现一一对应的关系。

锂电池OCV指的是锂离子电池的开路电压(Open Circuit Voltage),也叫静置电压。锂电池在不充电和放电的情况下,电池两端之间的电压就是开路电压。开路电压是衡量锂电池电量的一个重要指标,可以用来推算电池的剩余电量和状态。因此,测量锂电池的OCV对于电池的使用和维护非常重要。
    当锂电池处于不同的电量状态时,其OCV也会有所不同。例如,当锂电池充满电时,其OCV会高达4.2伏特左右,而当电池电量减少时,其OCV也会相应下降。因此,通过测量锂电池的OCV可以判断其电量状态,并决定是否需要进行充电。

同一个电芯的SOC-OCV关系在其整个生命周期中不是一成不变得,它会受到环境温度、电芯的SOH、静置时间的影响,不同的电芯的SOC-OCV关系曲线更是相差甚远。所以随着电芯得使用,要想SOC-OCV准确,就必须有针对性得不断进行数据更新,否则静态的使用初始值,会造成计算累计误差。

项目

备注

设备产能

15PPM

实际作业过程中,不可造成电池跌落,压伤以及短路,起火。

故障率

2%

指由设备造成的故障,设备定期维护、产前准备等不计

设备误判率

1%

良品判断为NG

设备漏判率

0

NG品判断为良品

换型时间

0.5H1人)

一键换型

设备电源

220V.50HZ

一次侧电源接地;30KW以上设备标配电能表;

设备承重

≤500Kg/m2

控制总重与承重面积之比

设备尺寸

1600x2200x2100

指设备外形长、宽、高最大尺寸,单位mm

试产调机物料

100pcs

超出数量,卖方按照市场价购买(包括现场试生产报废物料)

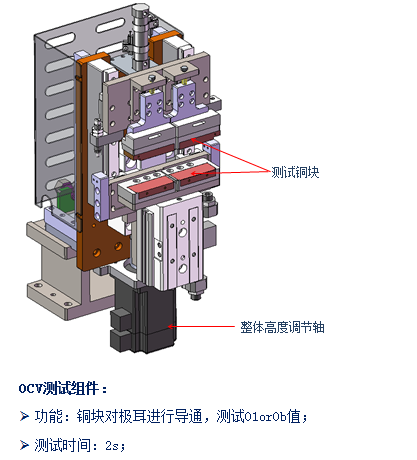

OCV测试工位:

1. 单工位测试,测试时可以实时显示温度

2. 测试铜块整体压紧所有电池极耳,所有位置保证一置性

3. 测试时可避免造成极耳压伤

4. 安装座做绝缘处理, 防止电池出现短路

5. 测试铜块采用快速拆卸更换方式

6. 测试夹使用寿命25万次

7. 对于测试时自动调取O1OB测试温度,可以根据需求进行NG挑选

8. 测试工位具备电池防越位检测装置,避免造成电池压伤甚至报废

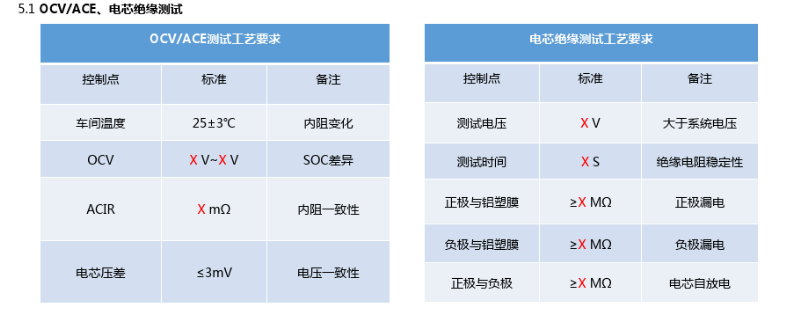

控制过程要求:

设备指标

电池定位精度

±0.5mm



测试时间

1.5±0.5s

单台测试仪测试

仪器:1. 安捷伦,6位半电压表Keysight34461A

2.日置HIOKI,内阻测试仪BT3562-01

测试仪表 (安捷伦,6位半电压表Keysight34461A)

电压量程:DC 0-10V

测试精度:

±(0.0035%rdg.+0.0005%fs

温度系数:

±(0.0005%rdg.+0.0001%fs/

显示分辨率:1µV

重复性和再现性测试要求:GR&R10%

仪表接线要求

1.设备内部仪表供电电源需采用11电源变压器隔离,以降低电磁干扰

2.安捷伦3461A表测试电缆需配置带屏蔽的双绞线,屏蔽线屏蔽层一端接电压

表接地点,另外一端悬空。

测试仪表3(日置HIOKI,内阻测试仪BT3562-01)

内阻量程:Ω-3KΩ

测试精度:±(0.5%rdg.+0.1mΩ)

温度系数:(±0.05%rdg.±0.5dgt./

测试频率:1KHz±0.2Hz

重复性和再现性测试要:

GR&R10%

仪表接线要求

1.设备内部仪表供电电源需采用11电源变压器隔离,以降低电磁干扰

2.内阻测试仪测试电缆需配置带屏蔽的双绞线, SOURCEHSOURCEL缠绕在

起、 SENSEHSENSEL缠绕在一起,单独进行屏蔽处理,然后连接到仪表接地点上
